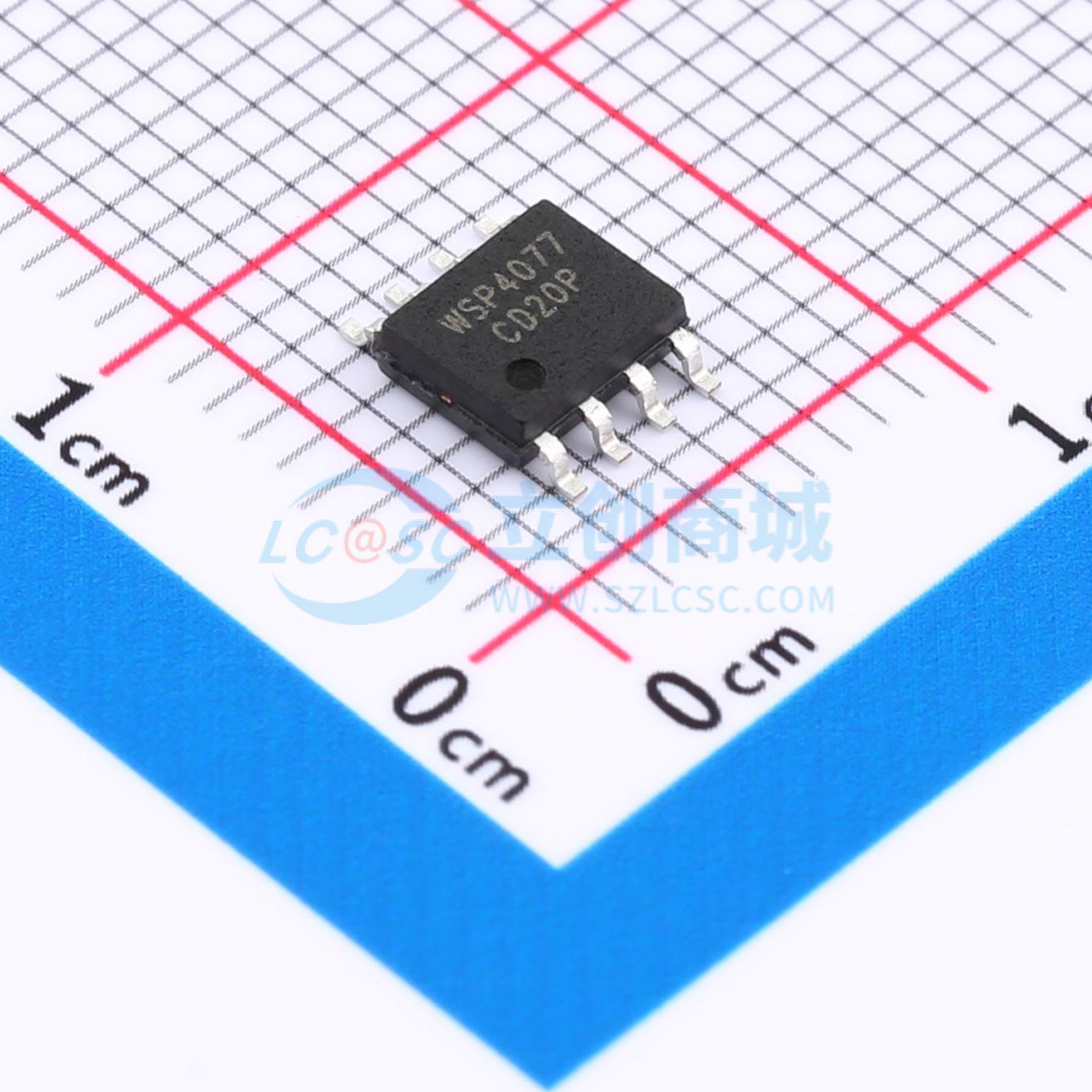

温馨提醒：图片仅供参考，商品以实物为准
WSP4077
双P沟道 -40V -12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双P沟道 -40V -12A 15mΩ SOP-8L，可应用于电子烟、无线充、电机、无人机、医疗、车充、控制器、数码产品、小家电、消费类电子等
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSP4077
- 商品编号
- C19271236
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 19mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 2.7nF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 280pF |
商品概述
CMN3407MD采用先进的工艺技术和设计，可提供出色的导通电阻RDS(ON)。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 在VGS = -10V时，RDS(ON) < 45mΩ
- 在VGS = -4.5V时，RDS(ON) < 68mΩ
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
- 功率放大器开关
