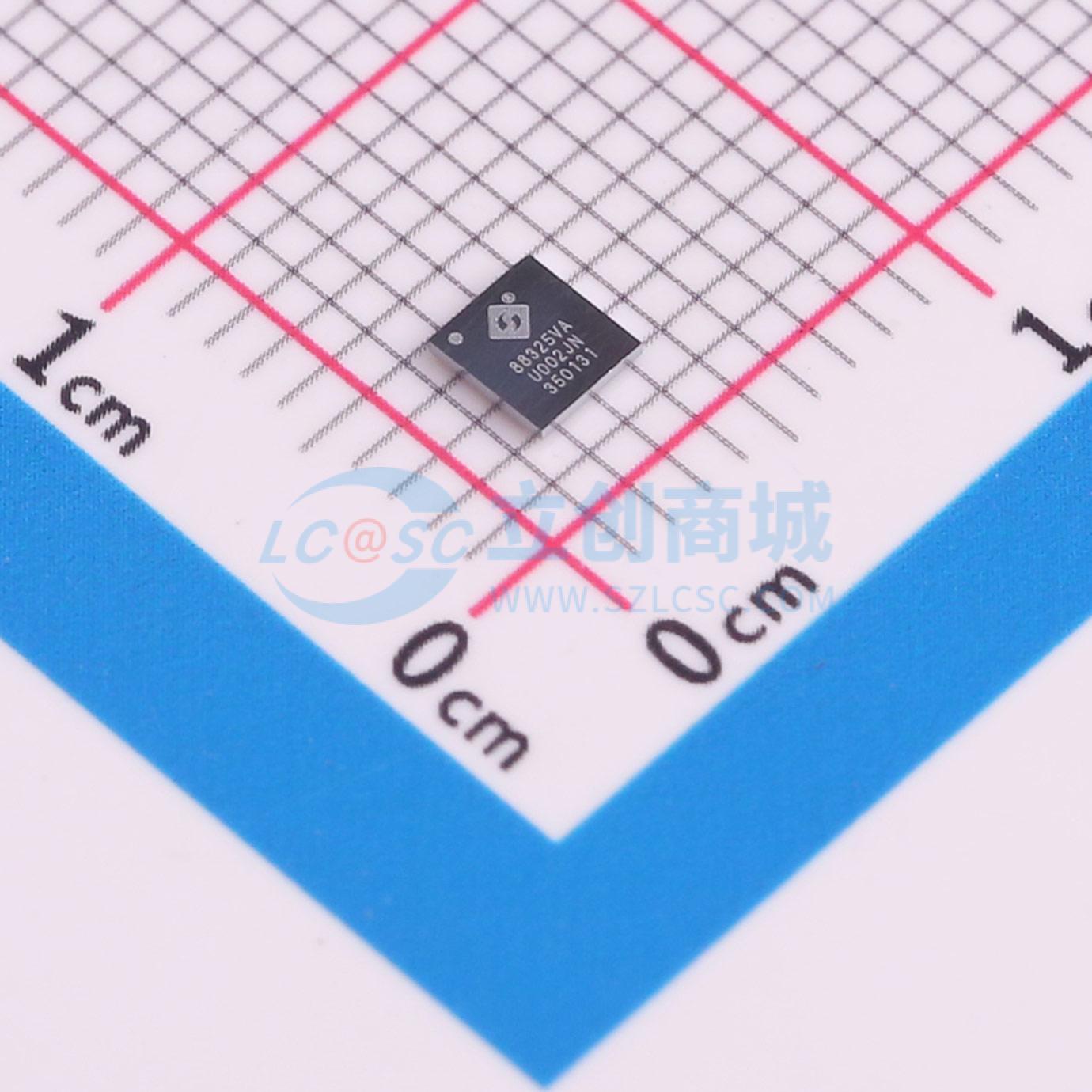

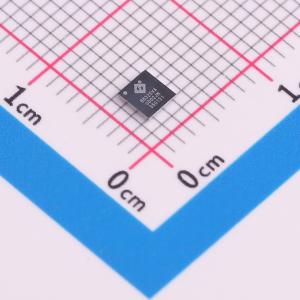

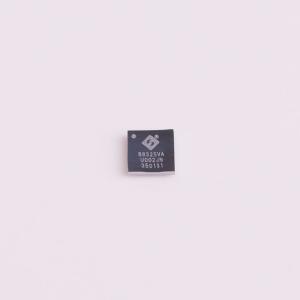

ACT88325VA126-T

ACT88325 PMIC 是一个集成的ActivePMU电源管理单元。它具有高度灵活性，可以通过I2C重新配置以适应多种应用，而无需更改PCB。低外部组件数量和高可配置性显著加快了上市时间。可配置选项包括输出电压、启动时间、系统级时序、开关频率、睡眠模式、工作模式等。该设备的核心包括3个使用集成功率FET的DC/DC降压转换器和2个低压差稳压器（LDO）。每个调节器都可以通过I2C接口配置为广泛的输出电压。

ACT88325在出厂时已预设默认配置。默认设置可以通过I2C接口针对特定设计进行优化。有关具体默认配置，请联系工厂。

ACT88325包含了许多允许系统级配置灵活性的功能。降压转换器可以重新配置为旁路开关。它还包含一个大功率负载开关控制器。其外部电源使能和电源良好接口允许与外部电源无缝时序控制。

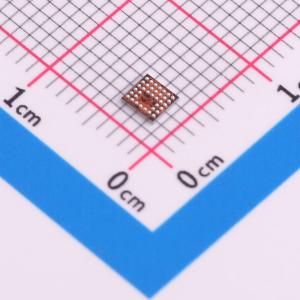

ACT88325 PMIC采用2.7x3 mm 36引脚WLCSP封装。IC引脚布局经过优化，允许标准低成本PTH PCB布局。

ACT88325针对为许多不同固态硬盘驱动器（SSD）控制器供电进行了优化。这包括但不限于以下型号：

• SMI: SM2258/ACT2258H/SM2258XT, SM2259/SM2259XT, SM2262/SM2259XT, SM2263/SM2263XT
• Marvell: Dean, Eldora
• STMicroelectronics: STM32MP151
• Realtek: RTS5763DL
• Innogrit: IG5216/IG5220
• Phison: PS5019
• Maxio: MA2022

• 宽输入电压范围 Vin = 2.7V 至 5.5V
• 一个 4A DC/DC 降压转换器，带旁路模式
• 两个 3A DC/DC 降压调节器
• 两个 300mA LDO
• 带摆率控制的高功率负载开关栅极驱动器
• 节省空间
• 全集成
• 高 Fsw = 2.25MHz 或 1.125MHz
• 集成 sequencing
• 标准 PTH PCB 兼容引脚
• 系统级设计简单
• 可配置的 sequencing
• 与外部电源无缝 sequencing
• 可编程复位和电源正常 GPIO
• 降压 1 旁路模式，符合 3.3V 系统级要求
• 高度可配置
• μP 接口用于状态报告和可控性
• 灵活的 sequencing 选项
• 2C 接口 – 1MHz
• 多种睡眠模式
• 有关按钮启动，请参阅 ACT88326

• 固态驱动器
• 微控制器应用
• FPGA
• 个人导航设备
