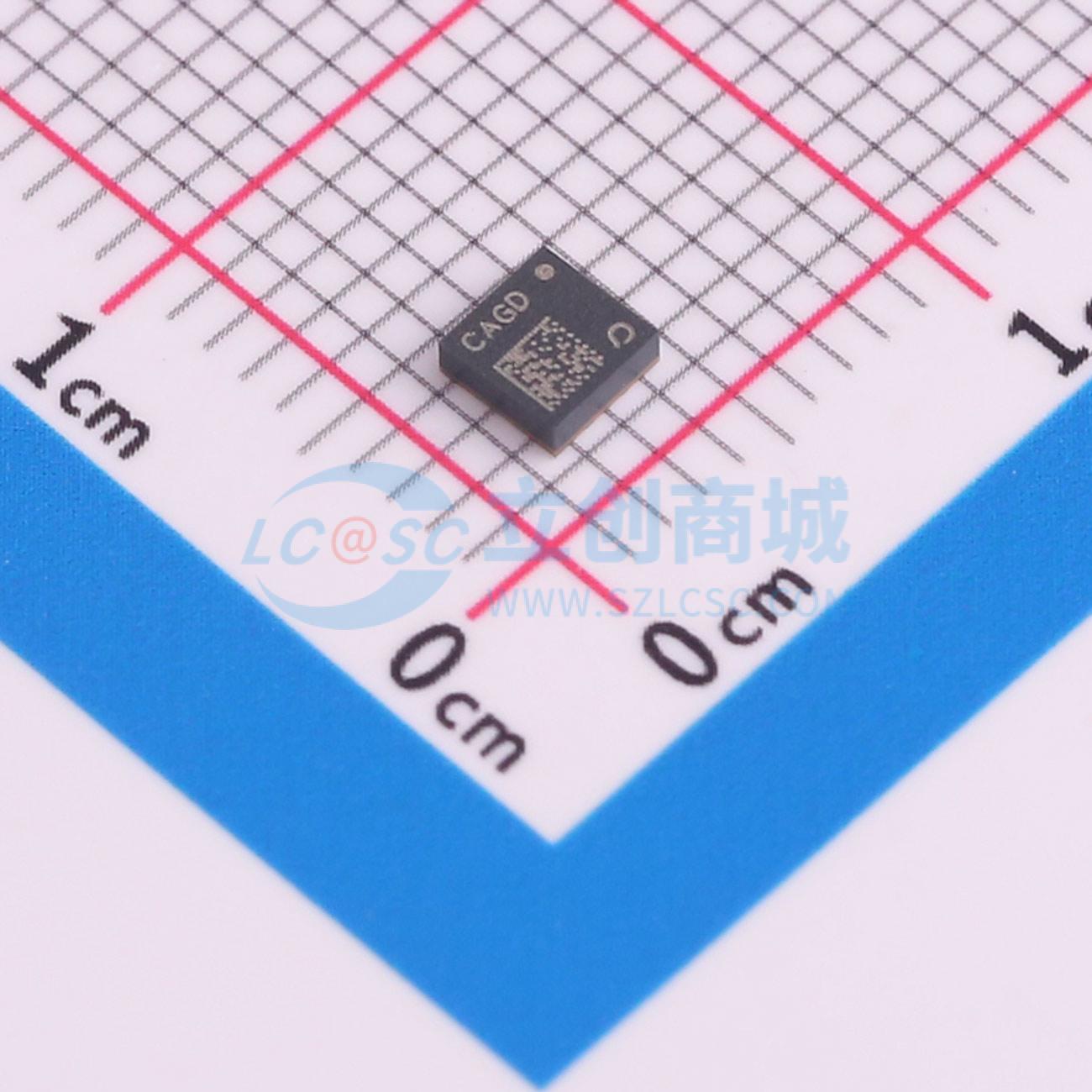

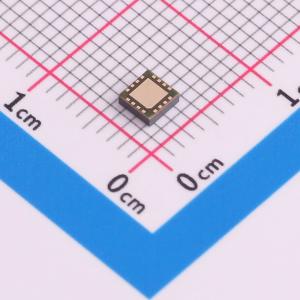

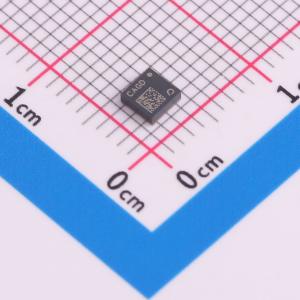

QPF4656TR13
Qorvo QPF4656 Wi-Fi 6E 射频前端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Qorvo QPF4656 是一个集成的射频前端模块 (FEM)，专为 Wi-Fi 6 & 6E (802.11ax) 系统设计。其小型化设计和集成匹配减少了应用中的布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4656TR13
- 商品编号
- C19189783
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 5.945GHz~7.125GHz | |
| 工作电压 | 5V |
商品概述
Qorvo QPF4656是一款专为Wi-Fi 6和6E（802.11ax）系统设计的集成前端模块（FEM）。小尺寸外形和集成匹配电路可最大限度减少应用中的布局面积。 性能方面，着重针对5V电源电压优化功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。该模块带宽宽广，可在UNII5 - 8频段（5.9至7.1GHz）的所有信道上动态运行，无需任何逻辑切换。 模块集成了用于抑制二次和三次谐波的芯片级滤波器，以及用于双频双连接（DBDC）操作的2.4GHz抑制功能。还配备了宽带对数电压检测器，用于应用反馈。 QPF4656将5.9 - 7.1GHz功率放大器（PA）、单刀双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成于单一器件中。
商品特性
- 5945 - 7125 MHz
- 输出功率（POUT）= +18 dBm，MCS11 HE160模式下动态误差矢量幅度（EVM）为 -43dB
- 输出功率（POUT）= +20 dBm，MCS11 HE80模式下动态误差矢量幅度（EVM）为 -43dB
- 输出功率（POUT）= +27 dBm，MCS0 HE20模式下符合频谱模板要求
- 针对+5V工作电压优化
- 发射增益（Tx Gain）为32 dB
- 噪声系数为2 dB
- 接收增益（Rx Gain）为14.5 dB，旁路损耗为8 dB
- 接收路径对2.4GHz信号的抑制能力为25 dB
- 集成直流对数功率检测器
应用领域
- 接入点
- 无线路由器
- 家庭网关
- 客户终端设备
- 物联网
