ACT88760-101T

ACT88760电源管理集成电路（PMIC）是一款集成式ActiveCiPS™电源管理集成电路。它可为多种处理器供电，包括视频处理器、FPGA、可穿戴设备、外设和微控制器等。ACT88760具有高度灵活性，可通过I²C接口针对多种应用进行重新配置，无需更改PCB。较少的外部元件数量和高度可配置性显著缩短了产品上市时间。可配置选项包括输出电压、启动时间、压摆率、系统级时序、开关频率、睡眠模式、工作模式等。

ACT88760集成了七个高效开关稳压器、六个线性稳压器和十一个通用输入输出（GPIO）引脚。两个低压差线性稳压器（LDO）可配置为负载开关。十一个GPIO引脚可配置，用于多种系统功能。

ACT88760设计用于与单节锂离子或锂聚合物电池配合使用，输入电压最高可达5.5V，最低可低至2.6V。

七个开关转换器为峰值电流模式、固定频率的直流-直流降压转换器。降压转换器1/2和降压转换器3/4可并联，以提供8A或6A的输出电流。较高的开关频率允许使用小型电感器，从而减小解决方案尺寸并优化负载瞬态响应。转换器内部进行了补偿，可使用小型陶瓷输出电容器。

两个LDO具有大于70dB的高电源抑制比（PSRR）。另外四个是通用LDO。LDO5/6可配置为导通电阻（RDSON）小于25mΩ的负载开关。

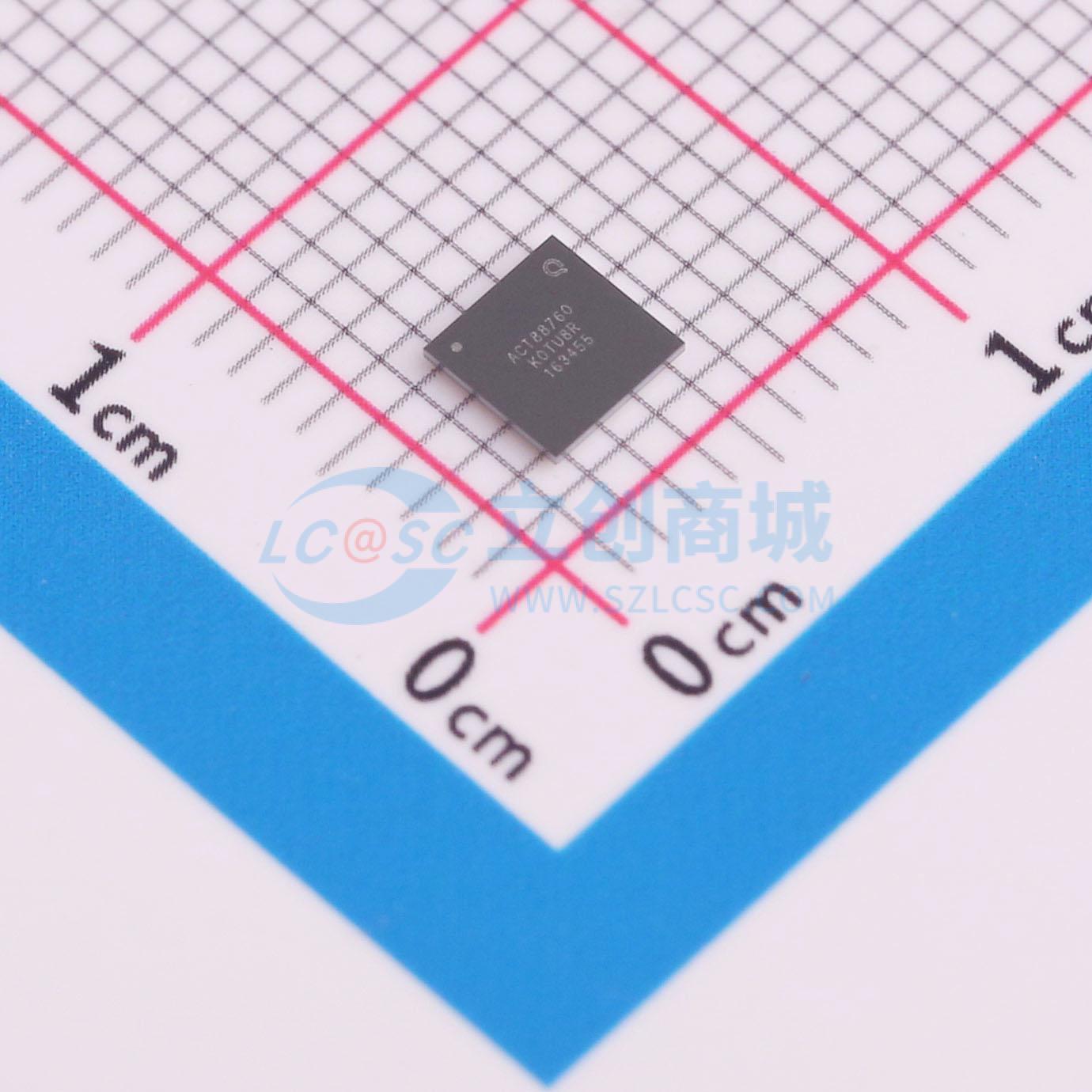

ACT88760 PMIC采用3.85mm x 3.85mm、81球晶圆级芯片尺寸封装（WLCSP）。

• 宽输入电压范围：Vin = 2.7V至5.5V
• 完整的集成电源解决方案
• 3个4A直流/直流降压（Buck）稳压器
• 2个3A直流/直流降压（Buck）稳压器
• 2个2A直流/直流降压（Buck）稳压器
• 降压转换器可并联以提供更大电流
• 2个800mA高PSRR LDO
• 4个400mA通用LDO
• LDO负载开关模式
• 节省空间
• 完全集成
• 高开关频率Fsw = 1.125MHz至2.25MHz
• 针对0.47μH电感器进行优化
• 集成时序控制
• 集成恒流LED灌电流源
• 易于进行系统级设计
• 可配置时序
• 多个带GPIO的唤醒触发功能
• 外部电源无缝时序控制
• 11个可编程GPIO
• 高度可配置
• 微处理器（μP）接口，用于状态报告和控制
• 可编程复位和电源正常GPIO
• 灵活的时序选项
• 多种睡眠模式
• 集成动态电压调节（DVS）
• I2C接口 – 1MHz

• 视频处理器和核心电源电压
• 计算机视觉
• 增强现实（AR）/虚拟现实（VR）应用
• 智能家居应用
• 便携式设备
