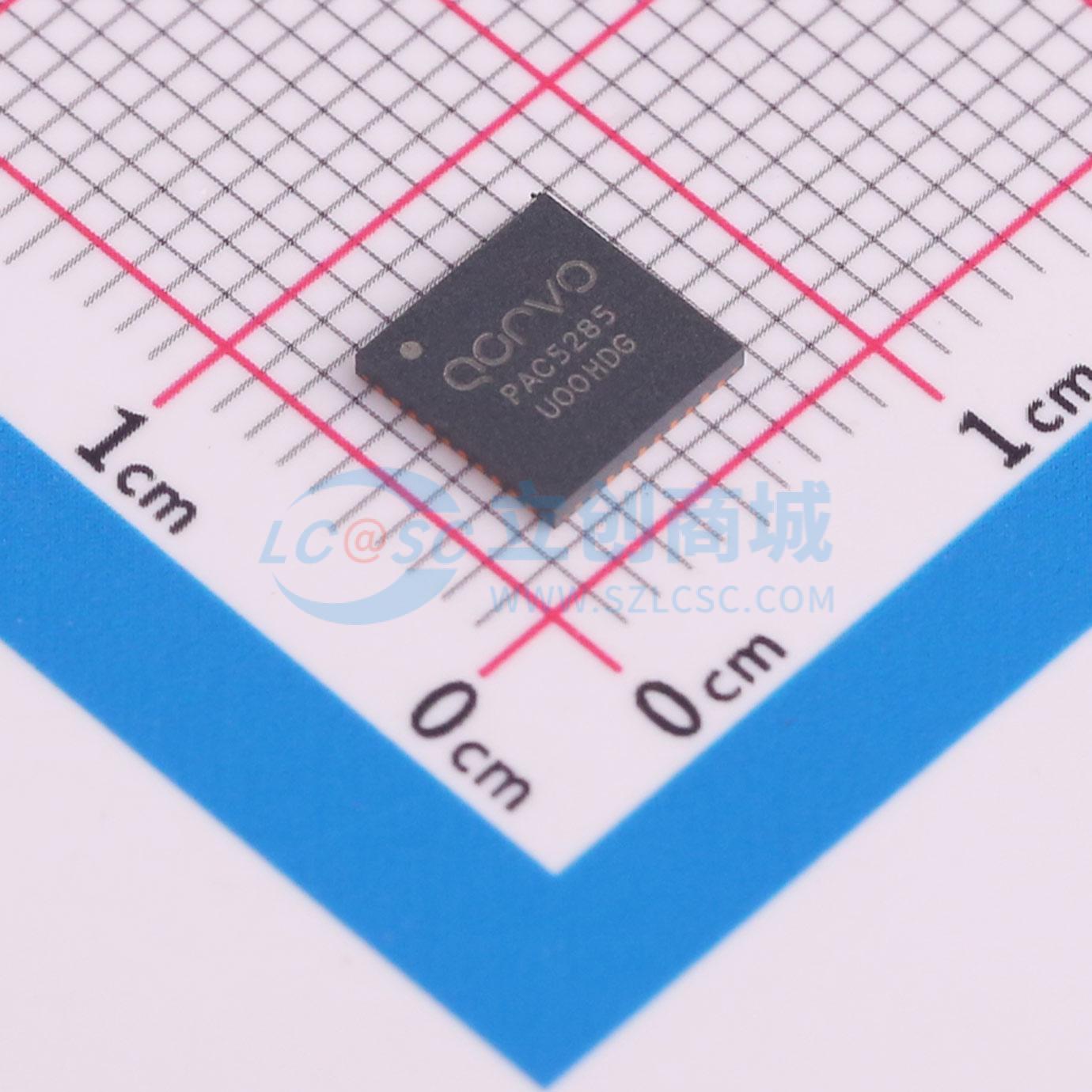

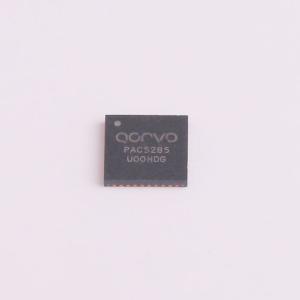

PAC5285-T

Qorvo PAC5285是一款集成FET的40V/20W BLDC集成电机控制器和驱动器。为实现紧凑的低功耗BLDC电机应用，该器件将一个可闪存编程的MCU、电源管理、信号调理和三相BLDC逆变器集成到单一产品中。PAC5285包含一个带有32KB闪存和8KB SRAM的Arm Cortex - M0，并可访问用于BLDC电机控制和驱动的多种不同模拟和数字外设。该器件具有单一的40V电源输入，非常适合12V电池供电的应用。有一个电荷泵DC/DC将电源输入转换为IC和逆变器电源，还有用于5V系统电源、内核和模拟电源的稳压器。该器件还集成了一个差分放大器，可用于感应电机电流以实现过流保护和电机控制。逆变器可在过流、过压、欠压和过温事件期间关闭，还有一个电源监视器允许ADC在内部对所有电源轨进行采样。该器件包含6个40V/300mΩ MOSFET，以支持三相BLDC电机应用。PAC5285采用6x6mm、40引脚QFN封装，适用于紧凑的低功耗BLDC电机。

• MCU：50MHz Arm Cortex - M0，32kB闪存，8kB SRAM，256B用于制造信息的INFO闪存，20个中断，4个优先级，SWD编程接口，用于低功耗操作的时钟门控
• ADC：10位1MSPS SAR ADC，双8通道ADC排序器
• 定时发生器：四个16位PWM定时器，每个最多有8个CCR输出单元，24位SysTick递减定时器，看门狗定时器（WDT），实时时钟（RTC），两个24位通用定时器
• IO：3.3V/5V可配置驱动输出，12个通用IC，数字输入、数字输出、模拟ADC输入，可配置弱上拉或下拉，可配置驱动强度（8mA或16mA），灵活的中断控制器
• 通信外设：UART/SPI或I2C，8位UART，最高1Mbps，3线或4线SPI，主/从模式，I2C主/从模式，7位/10位
• 单丝调试器（SWD）
• 电源管理器：最高40V电源输入，电荷泵DC/DC，5V系统电源，用于MCU内核和模拟的集成LDO，电源和温度监测、警告和故障检测，低功耗操作，8μA总休眠模式
• 可配置模拟前端（CAFE™）：用于电机电流感应的差分放大器，2.5V ADC参考，过流关闭和可编程过流警告，休眠按钮唤醒，通过ADC进行电源监测，无需额外外部组件的集成VM和VCP感应
• 特定应用功率驱动器（ASPD™）：“先断后通”硬件死区时间强制以防止直通，集成电平转换器和预驱动器，6个集成的40V/300mΩ功率MOSFET用于三相BLDC电机应用，过流、欠压保护

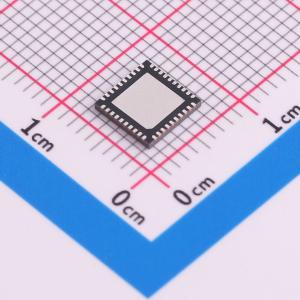

• 封装：6x6mm 40引脚QFN封装，用于热管理的外露焊盘
• 认证：环境温度TA = - 40℃至105℃
