PAC5524QF

PAC5524针对高引脚数和高速无刷直流（BLDC）电机控制进行了优化。它集成了一颗150MHz的Arm Cortex - M4F 32位微控制器内核，以及Active - Semi专有的、正在申请专利的多模式电源管理器、可配置模拟前端和专用功率驱动器，形成了市面上最紧凑的基于微控制器的电源和电机控制解决方案。

PAC5524微控制器具备128kB嵌入式闪存和32kB静态随机存取存储器（SRAM），一个2.5MSPS的模数转换器（ADC），支持可编程自动采样，最多可达24个转换序列，3.3V的输入输出（IO）接口、灵活的时钟控制系统、脉宽调制（PWM）和通用定时器，以及多个串行通信接口。

多模式电源管理器（MMPM）为多种类型的电源提供了“一体化”高效电源管理解决方案。它具有一个可配置的多模式开关电源控制器，能够驱动降压或单端初级电感转换器（SEPIC），并提供多达四个线性稳压电源。专用功率驱动器（ASPD）是为半桥、H桥、三相和通用驱动设计的功率驱动器。可配置模拟前端（CAFE）包括差分可编程增益放大器、单端可编程增益放大器、比较器、数模转换器和输入输出接口，用于对多个模拟输入信号进行可编程和可互连的信号采样、反馈放大和传感器监测。

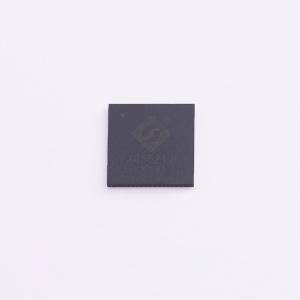

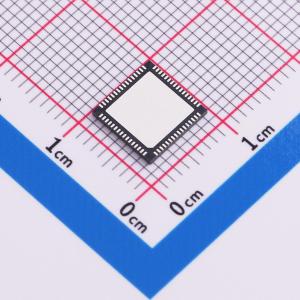

PAC5524采用8×8mm、64引脚的四方扁平无引脚（QFN）封装，适用于紧凑的电池供电BLDC电机应用。

• 可选的多模式开关电源控制器，可配置为直流 - 直流（DC/DC）降压或SEPIC拓扑
• 最高支持20V的直接直流电源
• 集成低压差线性稳压器（LDO），用于微控制器（MCU）内核、IO和模拟电路，并具备电源和休眠管理功能
• 电源和温度监测、警告和故障检测
• 低功耗完全休眠模式，静态电流（lQ）为18μA
• 3个差分可编程增益放大器
• 4个单端可编程增益放大器
• 2.5V的ADC参考电压
• 可编程过流关断功能
• 休眠模式下按键唤醒功能
• 通过ADC进行电源监测
• 集成电平转换器和预驱动器
• 3个低端和3个高端栅极驱动器，栅极驱动能力为1.5A
• 先断后通（BBM）硬件死区时间控制，防止直通现象
• 可配置传播延迟和故障保护
• 过流（OC）、欠压（UV）保护
• 150MHz的Arm Cortex - M4F微控制器
• 硬件乘法器和除法器
• 单精度浮点运算单元（FPU）
• 嵌套向量中断控制器（NVIC），支持32个中断和8个优先级
• 时钟门控技术，实现低功耗运行
• 嵌入式跟踪宏单元（ETM），支持无断点实时系统内调试
• 128kB闪存、32kB带纠错码（ECC）的SRAM
• 2个1kB的信息闪存，用于存储制造信息
• 1个1kB的信息闪存，用于存储用户参数和应用配置代码
• 4级用户可配置代码保护
• 12位、2.5MSPS逐次逼近寄存器（SAR）型ADC
• 动态触发和序列引擎（DTSE）
  • 最多16个可配置序列
  • 专用转换结果存储内存
• 3.3V数字输入输出或ADC模拟输入
• 可配置弱上拉或下拉电阻
• 可配置驱动强度（最小6mA至25mA）
• 灵活的外设复用器，每个IO引脚最多可选择8种外设功能
• 灵活的中断控制器
• 由内部2%精度振荡器产生的300MHz锁相环（PLL）
• 20MHz环形振荡器
• 可选的20MHz外部时钟输入
• 四个16位PWM定时器，每个定时器最多有8个捕获/比较寄存器（CCR）输出单元
• 24位系统滴答（SysTick）递减定时器
• 窗口看门狗定时器（WWDT）
• 带日历和闹钟功能的24位实时时钟（RTC）
• 2个带中断功能的24位通用递减定时器
• 休眠唤醒定时器，休眠模式时长可在0.125s至8s之间配置
• 3个通用同步/异步收发器（USART，可配置为通用异步收发传输器（UART）或串行外设接口（SPI））
• I2C主/从模式
• SPI主/从模式，最高速率可达25MHz
• 控制器局域网（CAN）2.0B控制器
• 串行线调试（SWD）或联合测试行动小组（JTAG）串行调试接口
• 嵌入式跟踪宏单元（ETM）
• 8位/16位循环冗余校验（CRC）引擎
• 96位唯一标识符
• 工作温度范围（TA）：-40℃至125℃
• 8×8mm、64引脚QFN封装
  • 外露焊盘用于热管理
