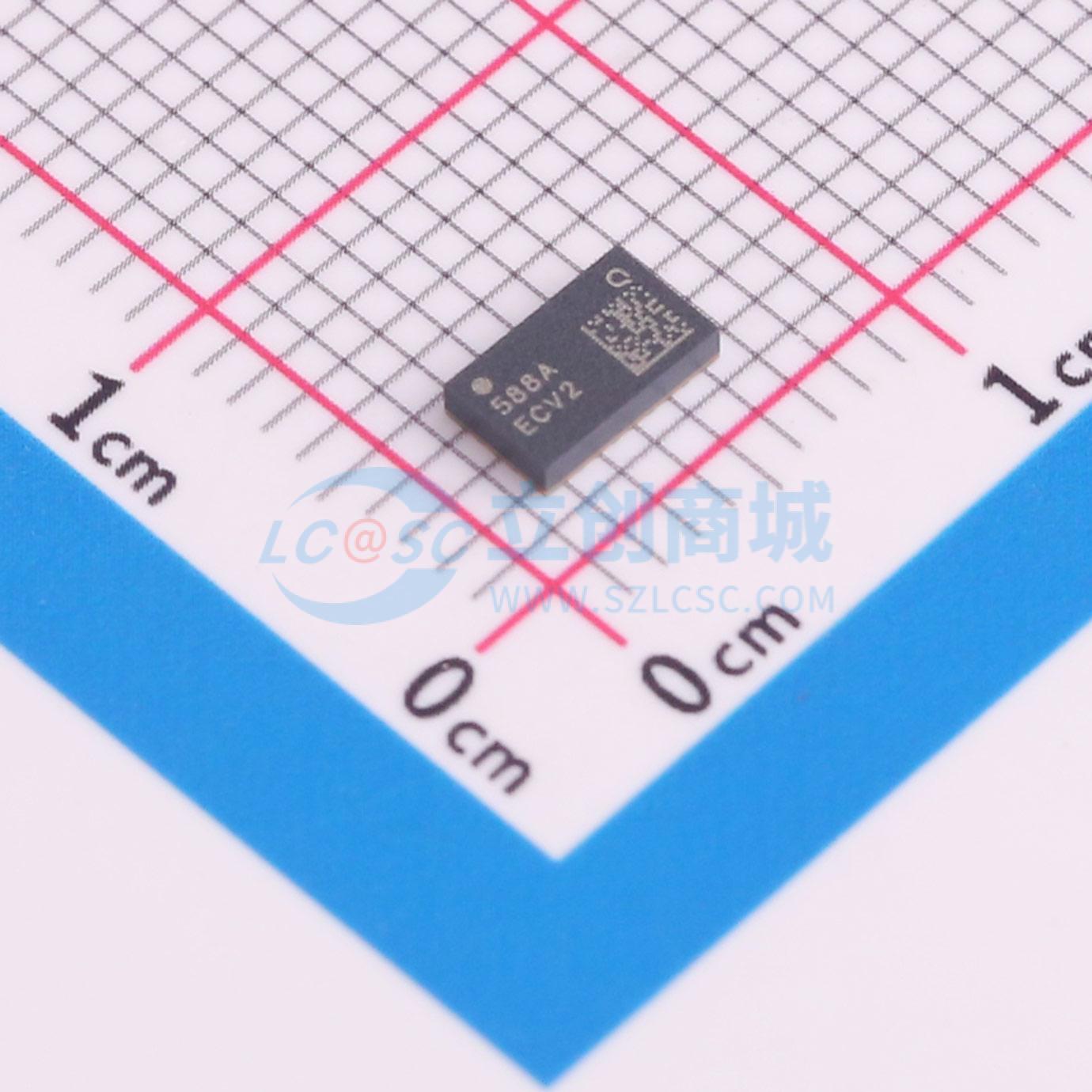

温馨提醒：图片仅供参考，商品以实物为准
QPF4588ATR13
QPF4588A Wi-Fi 6前端模块
- 描述
- Qorvo QPF4588A 是一款集成中功率前端模块 (FEM)，专为 Wi-Fi 6 (802.11ax) 系统设计。小型化封装和集成匹配最小化了应用中的布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4588ATR13
- 商品编号
- C19189781
- 商品封装
- QFN-24(5x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 5.15GHz~5.895GHz | |
| 工作电压 | 5V |
商品概述
Qorvo QPF4588A是一款集成式中功率前端模块（FEM），专为Wi-Fi 6（802.11ax）系统设计。小尺寸外形和集成匹配电路可最大限度减少应用中的布局面积。 该模块着重针对5V电源电压优化功率放大器（PA）性能，同时支持在宽电压范围内选择工作模式，在保持最高线性输出功率和领先吞吐量的同时降低功耗。接收路径采用最优技术，通过噪声系数性能最大化接收灵敏度，且在各种条件下保持一致。 模块集成了用于二次和三次谐波的芯片级滤波，以及用于DBDC操作的2.4 GHz抑制功能。为实现应用反馈，封装内集成了一个射频功率检测器，可提供来自发射路径的耦合信号。 QPF4588A将一个5 GHz功率放大器（PA）、单刀双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到单个器件中。
商品特性
- 5150–5895 MHz
- 输出功率（POUT）= +17 dBm，MCS11 HE160，动态误差向量幅度（EVM）为 -43 dB
- 输出功率（POUT）= +19 dBm，MCS11 HE80，动态误差向量幅度（EVM）为 -43 dB
- 输出功率（POUT）= +23.5 dBm，MCS9 VHT80/160，动态误差向量幅度（EVM）为 -35 dB
- 输出功率（POUT）= +27 dBm，MCS0 VHT20，符合频谱模板要求
- 针对 +5 V 工作电压优化
- 发射增益为33 dB
- 噪声系数为2 dB
- 接收增益为14 dB，旁路损耗为8 dB
- 接收路径2.4 GHz抑制为23 dB
- 集成射频功率检测器
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户终端设备
- 物联网
