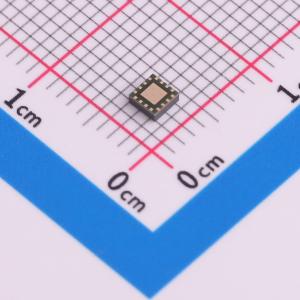

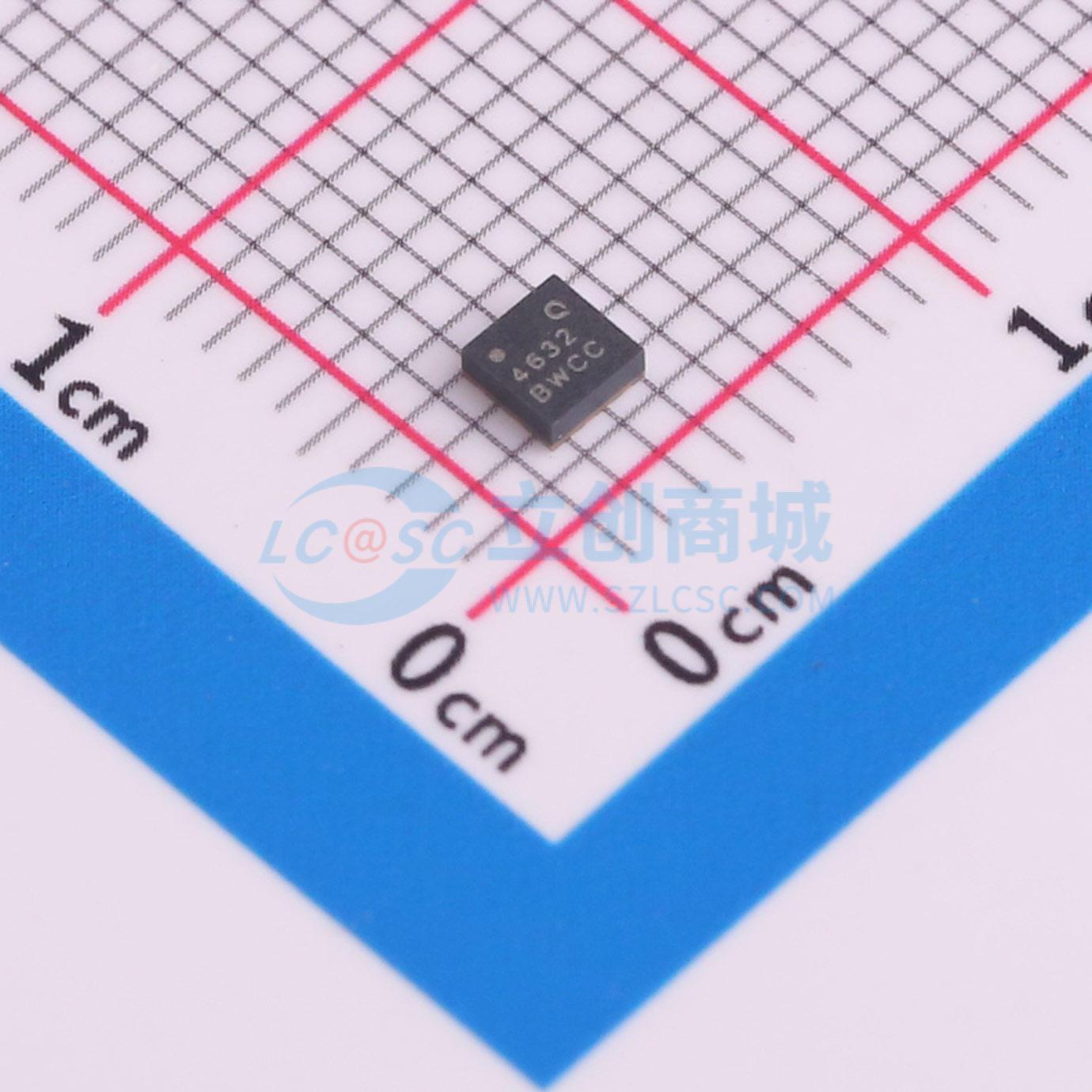

QPF4632TR13

Qorvo QPF4632 Wi-Fi 6E 射频前端模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Qorvo QPF4632 是一款集成的射频前端模块 (FEM)，专为 Wi-Fi 6 & 6E (802.11ax) 系统设计。小尺寸和集成匹配最小化了应用中的布局面积。
品牌名称: Qorvo
商品型号: QPF4632TR13
商品编号: C19189782
商品封装: QFN-16(2.5x2.5)
包装方式: 编带
商品毛重: 0.022克(g)

商品概述

Qorvo QPF4632是一款专为Wi-Fi 6和6E（802.11ax）系统设计的集成前端模块（FEM）。小尺寸外形和集成匹配电路可最大限度减少应用中的布局面积。该模块着重优化了工作于3.3V电源电压的功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。它具有较宽的带宽，可在UNII5 - 8（5.9至7.1GHz）的所有信道中动态运行，无需任何逻辑切换。该模块集成了针对二次和三次谐波的管芯级滤波，以及用于双频双连接（DBDC）操作的2.4GHz抑制功能。还配备了耦合器射频功率检测器和电压检测器，用于应用反馈。 QPF4632将一个5.9 - 7.1GHz功率放大器（PA）、单刀双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到单个器件中。

商品特性

5945 - 7125 MHz
输出功率（POUT）= +16 dBm，MCS11 HE160，动态误差向量幅度（EVM）为 -43dB
输出功率（POUT）= +17 dBm，MCS11 HE80，动态误差向量幅度（EVM）为 -43dB
输出功率（POUT）= +24 dBm，MCS0 HE20，符合频谱模板要求
针对 +3.3V 工作电压优化
发射增益为31 dB
噪声系数为2 dB
接收增益为14 dB，旁路损耗为8 dB
接收路径2.4GHz抑制为25 dB
集成直流对数功率检测器

应用领域

接入点
无线路由器
住宅网关
客户驻地设备
物联网

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频卡芯片
	协议	-
	接口类型	-

	属性	参数值
	频率	5.9GHz~7.1GHz
	工作电压	3.3V
