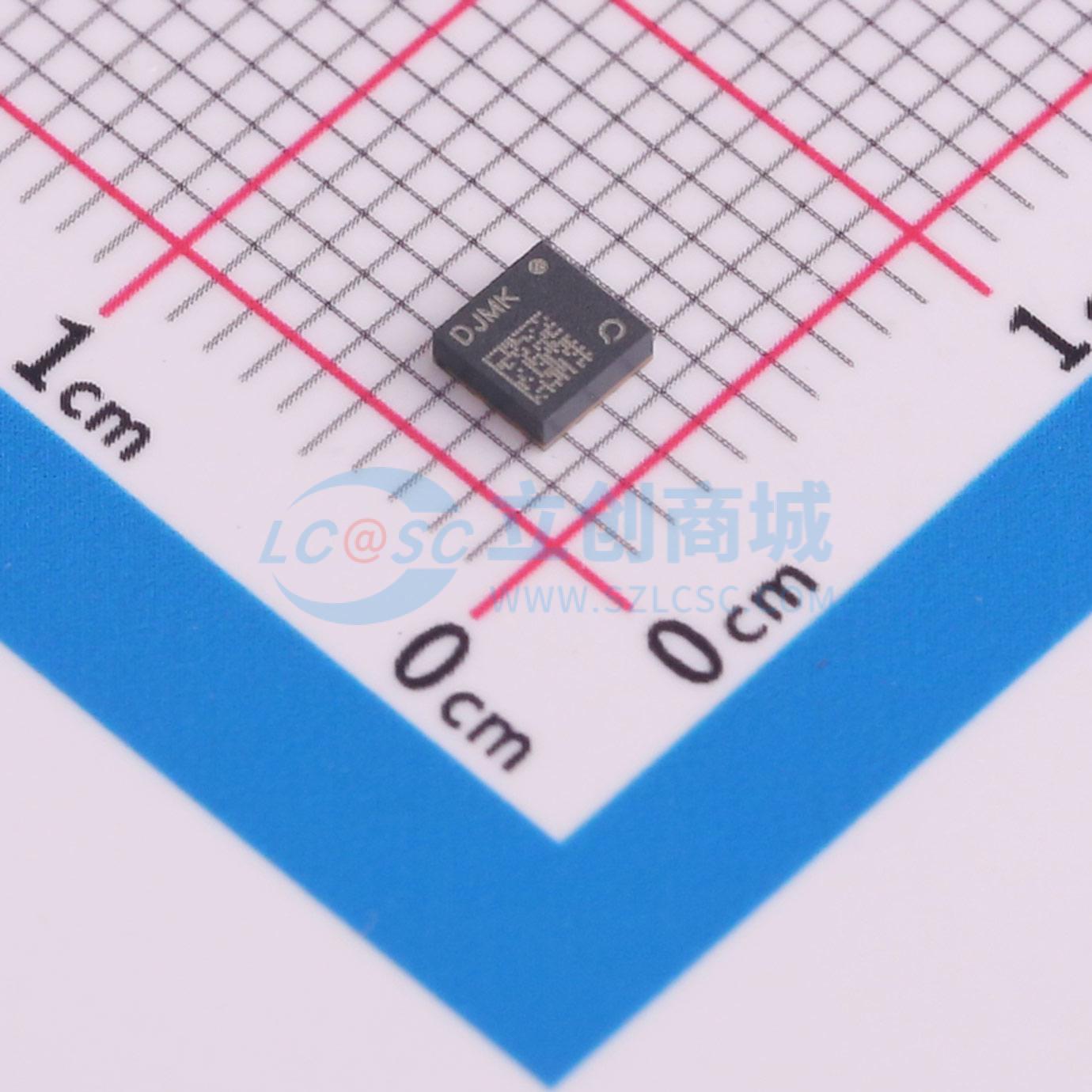

温馨提醒：图片仅供参考，商品以实物为准
QPF4526TR13
QPF4526 Wi-Fi 6前端模块
- 描述
- Qorvo QPF4526 是一款集成的前端模块 (FEM)，专为 Wi-Fi 6 (802.11ax) 系统设计。紧凑的外形和集成匹配最小化了应用中的布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4526TR13
- 商品编号
- C19189779
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 频率 | 5.15GHz~5.895GHz |
商品概述
Qorvo QPF4526是一款专为Wi-Fi 6（802.11ax）系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。 性能方面，着重针对5V电源电压优化功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。 该模块集成了用于抑制二次和三次谐波的芯片级滤波器，以及用于DBDC操作的2.4 GHz抑制功能。还提供了宽范围、恒定斜率的电压对数功率检测器，用于应用反馈。 QPF4526将一个5 GHz功率放大器（PA）、单刀双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到单个器件中。
商品特性
- 5150–5895 MHz
- 输出功率（POUT）= +17 dBm，MCS11 HE160，动态误差向量幅度（EVM）为 -43 dB
- 输出功率（POUT）= +19 dBm，MCS11 HE80，动态误差向量幅度（EVM）为 -43 dB
- 输出功率（POUT）= +23.5 dBm，MCS9 VHT80/160，动态误差向量幅度（EVM）为 -35 dB
- 输出功率（POUT）= +27 dBm，MCS0 HT20，符合频谱模板要求
- 针对 +5 V 工作电压优化
- 发射增益（Tx Gain）为33 dB
- 噪声系数（Noise Figure）为1.9 dB
- 接收增益（Rx Gain）为14.5 dB，旁路损耗为8 dB
- 接收路径2.4 GHz抑制能力为25 dB
- 集成直流功率检测器
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户驻地设备
- 物联网
