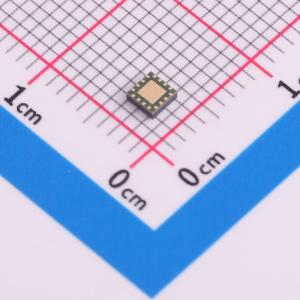

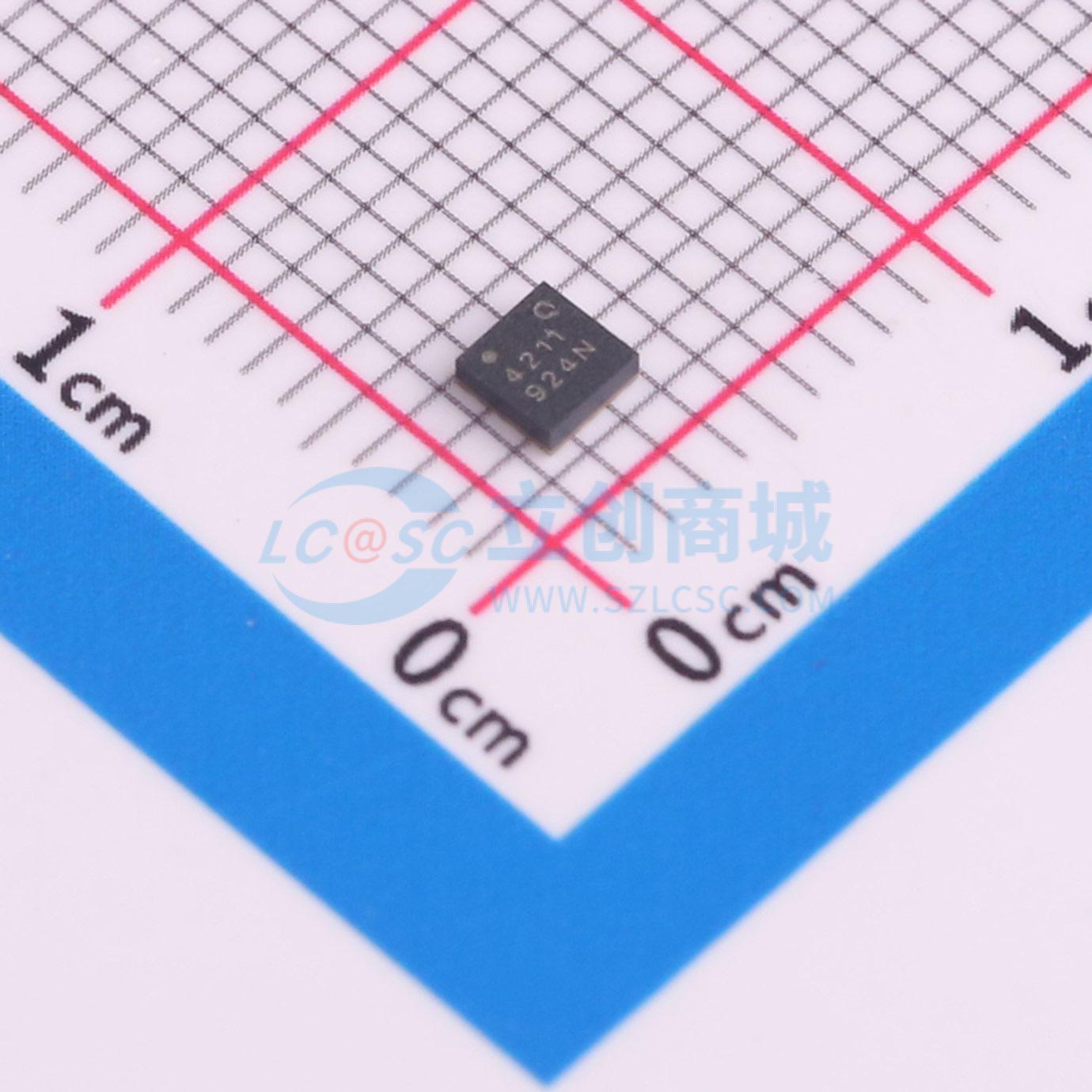

温馨提醒：图片仅供参考，商品以实物为准
QPF4211TR13
Qorvo QPF4211 Wi-Fi 6 射频前端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Qorvo QPF4211 是一个集成的中功率射频前端模块 (FEM)，专为 Wi-Fi 6 (802.11ax) 系统设计。其小型化封装和集成匹配技术最小化了应用中的布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4211TR13
- 商品编号
- C19189777
- 商品封装
- QFN-16(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 2.412GHz~2.484GHz | |
| 工作电压 | 5V |
商品概述
Qorvo QPF4211是一款集成式中功率前端模块（FEM），专为Wi-Fi 6（802.11ax）系统设计。小尺寸外形和集成匹配电路可最大限度减少应用中的布局面积。 性能方面，着重针对5V电源电压优化功率放大器（PA），同时支持在较宽范围内选择工作模式，在保持最高线性输出功率和领先吞吐量的同时降低功耗。接收路径采用最优技术，通过噪声系数性能最大化接收灵敏度，且在各种条件下表现一致。 该模块集成了用于二次和三次谐波的管芯级滤波，以及用于DBDC操作的5 GHz抑制功能。带有电压输出的直流功率检测器可提供反馈。 QPF4211将2.4 GHz功率放大器（PA）、稳压器、单刀双掷开关（SP2T）、可旁路低噪声放大器（LNA）和直流功率检测器集成于单一器件中。
商品特性
- 2412 - 2484 MHz
- 输出功率（POUT）= +19 dBm，MCS11 HE40，动态误差向量幅度（EVM）为 -43dB
- 输出功率（POUT）= +22.5 dBm，MCS9 HT40，动态误差向量幅度（EVM）为 -35dB
- 输出功率（POUT）= +23.5 dBm，MCS7 HT20/40，动态误差向量幅度（EVM）为 -30dB
- 输出功率（POUT）= +25.5 dBm，MCS0 HT20，符合频谱模板要求
- 针对 +5 V 工作电压优化，同时具备更宽的工作范围
- 发射增益为33 dB
- 噪声系数为1.8 dB
- 接收增益为15 dB，旁路损耗为7 dB
- 接收路径5 GHz抑制为12 dB
- 集成直流功率检测器
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户终端设备
- 物联网
