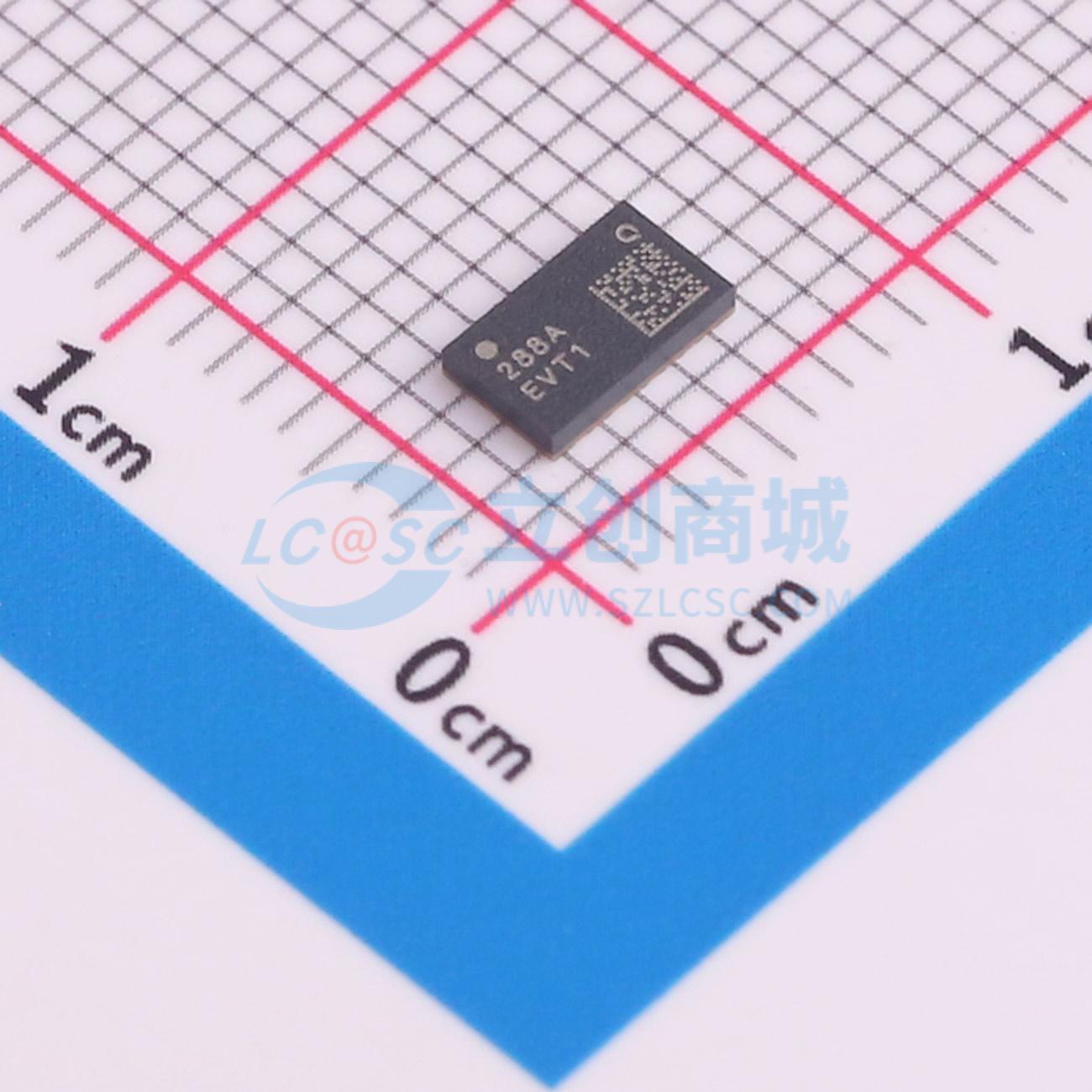

温馨提醒：图片仅供参考，商品以实物为准
QPF4288ATR13
Qorvo QPF4288A Wi-Fi 6 前端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Qorvo QPF4288A 是一款集成高功率前端模块 (FEM)，专为 Wi-Fi 6 (802.11ax) 系统设计。紧凑的外形和集成匹配减少了应用中的布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4288ATR13
- 商品编号
- C19189778
- 商品封装
- QFN-24(5x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
参数完善中
商品概述
Qorvo QPF4288A是一款集成式高功率前端模块（FEM），专为Wi-Fi 6（802.11ax）系统设计。其紧凑的外形和集成式匹配电路可最大限度减少应用中的布局面积。 该模块着重优化了工作于5V电源电压的功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。接收路径采用了最优技术，通过噪声系数性能最大化接收灵敏度，且在各种条件下都能保持稳定。 该模块还集成了用于抑制二次和三次谐波的芯片级滤波器，以及用于DBDC操作的5 GHz抑制功能。一个带有来自定向耦合器的射频输出的射频功率检测器可提供反馈。 QPF4288A将2.4 GHz功率放大器（PA）、稳压器、单刀双掷开关（SP2T）、可旁路低噪声放大器（LNA）和耦合器集成到单个器件中。
商品特性
- 2412 - 2484 MHz
- 输出功率（POUT）= +22 dBm，MCS11 HE40，动态误差向量幅度（EVM）为 -43dB
- 输出功率（POUT）= +24 dBm，MCS9 HT40，动态误差向量幅度（EVM）为 -35dB
- 输出功率（POUT）= +25.5 dBm，MCS7 HT20/40，动态误差向量幅度（EVM）为 -30dB
- 输出功率（POUT）= +27 dBm，MCS0 HT20，符合频谱模板要求
- 针对 +5 V 工作电压优化
- 发射增益为33 dB
- 噪声系数为1.9 dB
- 接收增益为14 dB，旁路损耗为5 dB
- 接收路径对5 GHz信号的抑制能力为8 dB
- 集成射频功率检测耦合器
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户终端设备
- 物联网
