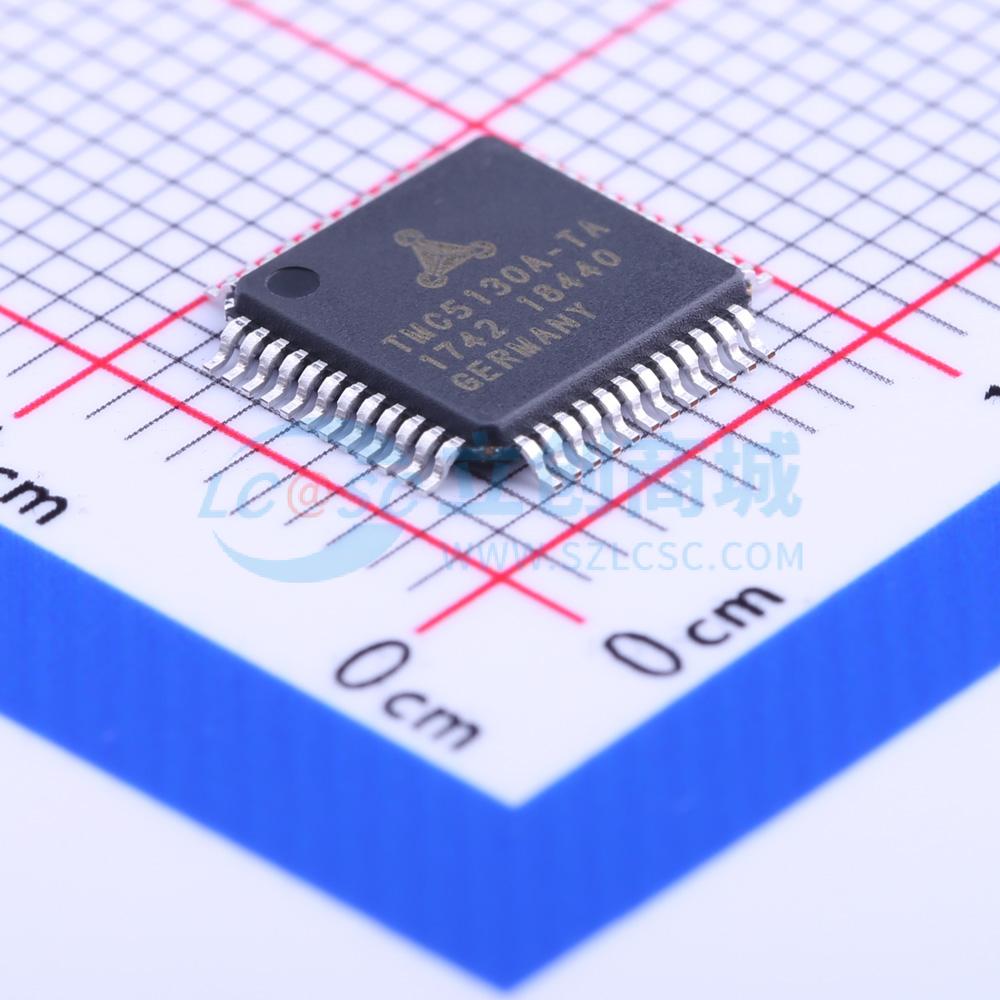

温馨提醒：图片仅供参考，商品以实物为准

TMC5130A-TA-T

1.4A 46V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC5130A是一款带有串行通信接口的高性能步进电机控制器和驱动IC。它将用于自动目标定位的灵活斜坡发生器与业界最先进的步进电机驱动器相结合。基于TRINAMIC先进的stealthChop斩波器，该驱动器可确保在实现最高效率和最佳电机转矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够实现小型化和可扩展性，从而提供经济高效的解决方案。该完整解决方案在提供同类最佳性能的同时，将学习成本降至最低。
品牌名称: TRINAMIC
商品型号: TMC5130A-TA-T
商品编号: C188832
商品封装: TQFP-48-EP(7x7)
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

商品概述

TMC5130A是一款带有串行通信接口的高性能步进电机控制器和驱动IC。它将用于自动目标定位的灵活斜坡发生器与业界最先进的步进电机驱动器相结合。基于TRINAMIC先进的stealthChop斩波器，该驱动器可确保在实现最高效率和最佳电机转矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够实现小型化和可扩展性，从而提供经济高效的解决方案。该完整解决方案在提供同类最佳性能的同时，将学习成本降至最低。

商品特性

支持两相步进电机，线圈电流高达2A（峰值2.5A）
带SixPoint™斜坡的运动控制器
带微步插值microPlyer™的步进/方向接口
电压范围4.75…46V DC
SPI和单总线UART
编码器接口和2个参考开关输入
最高分辨率为每整步256微步
stealthChop™实现极安静运行和平稳运动
spreadCycle™高动态电机控制斩波器
dcStep™负载相关速度控制
stallGuard2™高精度无传感器电机负载检测
coolStep™电流控制，节能高达75%
集成电流检测选项
被动制动和续流模式
全面保护与诊断功能
采用9x9mm² TQFP48紧凑型封装

应用领域

纺织、缝纫机
工厂自动化
实验室自动化
液体处理
医疗
办公自动化
闭路电视、安防
自动取款机、现金循环机
销售点系统
泵和阀门
定日镜控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.75V~46V
	电机驱动电压(Vm)	4.75V~46V
	输出电流	2A

	属性	参数值
	驱动类型	双极驱动
	步长细分	256
	接口类型	-
	集成开关	是
