温馨提醒：图片仅供参考，商品以实物为准

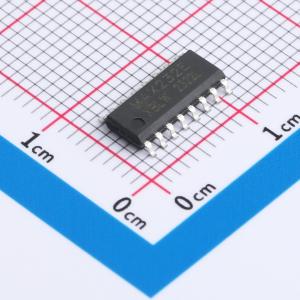

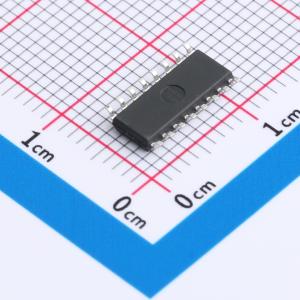

MAX232EDTR(XBLW)
5V双通道RS-232驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX232是一款单电源电压的双通道RS-232驱动器/接收器，内置电荷泵电压生成器。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- MAX232EDTR(XBLW)
- 商品编号
- C18723555
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.30044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 静电保护 | - | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 14mA |
商品概述
MAX232是一款符合RS - 232标准的双驱动器/接收器，采用单电源供电，其发射器的双极性输出电压由内置的电压倍增发生器在四个1.0μF外部电容上形成。该器件专为先进的高性能计算系统、具备远程对象间高可靠信息交换能力的高速电子设备而设计。输入电压电平与标准CMOS和TTL电平兼容。
商品特性
- 输出电压电平与CMOS和TTL集成电路的输入电平兼容
- 符合所有EIA/TIA - 232E和V.28/V.24规范
- 电源电压范围为5.5V
- 低输入电流：25℃时为1.0μA
- 输出电流为30 mA
- 采用SOP - 16封装
应用领域
- 便携式计算机
- 电池供电的RS - 232系统
- 接口转换
- 低功耗调制解调器
- 终端
