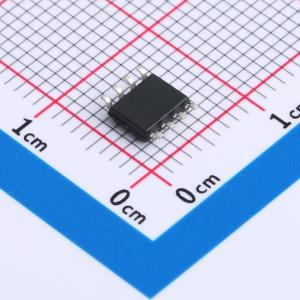

L9110S(XBLW)

L9110S

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 马达驱动直流马达驱动，静态电流Iq(Typ)0.1uA，驱动电流 Iout 800mA
品牌名称: XBLW(芯伯乐)
商品型号: L9110S(XBLW)
商品编号: C18723580
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.154525克(g)

商品参数

商品概述

L9110是一款专为电机控制和驱动而设计的两通道推挽式功率放大专用集成电路。它将分立电路集成于单片IC之中，从而简化了外围器件，在降低整机成本的同时显著提高了可靠性。该芯片具备两个与TTL/CMOS电平兼容的输入端口，抗干扰性能良好。其两个输出端能够直接驱动电机进行正向和反向运动，拥有强大的电流驱动能力，每个通道可承受800mA的持续电流，峰值电流能力可达1.5A，并且具有较低的输出饱和压降。内置的钳位二极管可释放感性负载产生的反向冲击电流，使其在驱动继电器、直流电机、步进电机或开关功率管时安全可靠。

商品特性

电源电压范围：2.5V至12V
持续输出电流：800mA
最大输出电流：1.5A
工作温度：-20~85℃

应用领域

玩具
电子锁
阀门驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.5V~9V
	电机驱动电压(Vm)	-
	输出电流	800mA
	H桥数量	-
	驱动类型	双极驱动

	属性	参数值
	步长细分	-
	接口类型	-
	集成开关	是
	导通电阻	-
	工作温度	-20℃~+85℃
	功能特性	-
