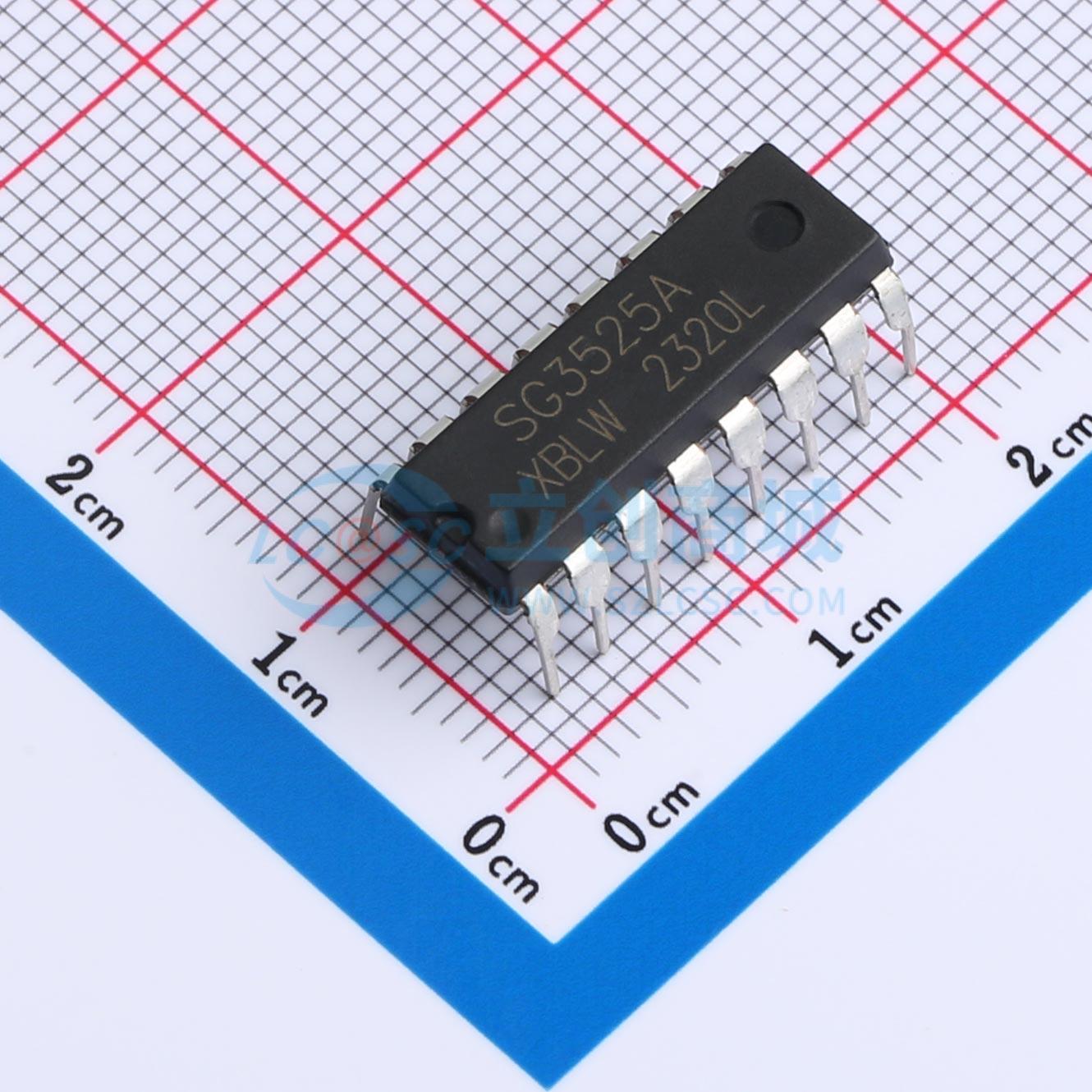

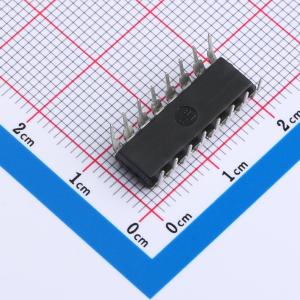

温馨提醒：图片仅供参考，商品以实物为准

SG3525AN(XBLW)

脉冲宽度调制器控制电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 脉冲宽度调制解调器脉宽调制控制器
品牌名称: XBLW(芯伯乐)
商品型号: SG3525AN(XBLW)
商品编号: C18723583
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.7144克(g)

商品参数

商品概述

SG3525脉宽调制器控制电路在用于控制各种类型的开关电源时，可提高性能并减少外部元件数量。片上+5.1V基准电压源经过修整，精度达±1%，误差放大器的输入共模电压范围包含基准电压，因此无需外部分压电阻。振荡器的同步输入可使多个单元同步工作，或使单个单元与外部系统时钟同步。通过连接在CT和放电引脚之间的单个电阻，可对较宽范围的死区时间进行编程。该器件还具备内置软启动电路，仅需一个外部定时电容。关断引脚可同时控制软启动电路和输出级，通过PWM锁存器实现脉冲关断时的瞬时关断，以及在较长关断命令下的软启动循环。当VCC低于标称值时，欠压锁定功能会禁止输出并阻止软启动电容充电。输出级采用图腾柱设计，灌电流和拉电流能力超过150mA。SG3525的输出级采用或非逻辑，关断状态下输出为低电平。

商品特性

8.0V至35V工作电压范围
5.1V基准电压，精度±1%
100Hz至500kHz振荡器频率范围
独立的振荡器同步端子
可调死区时间控制
带迟滞的输入欠压锁定
锁存式PWM，防止出现多个脉冲
逐脉冲关断
双路拉/灌电流输出驱动器
内部软启动

应用领域

焊接逆变器
太阳能逆变器
电机控制
电池充电器
采用电压模式的转换器
离线式和DC/DC电源
单端或双开关拓扑设计

数据手册PDF

放大查看下载PDF

优惠活动

最高送250000积分

9.5折

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	35V
	输出电压	-
	输出电流	400mA
	开关频率	100Hz~400kHz

	属性	参数值
	工作温度	0℃~+70℃
	同步整流	-
	输出通道数	-
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	-
