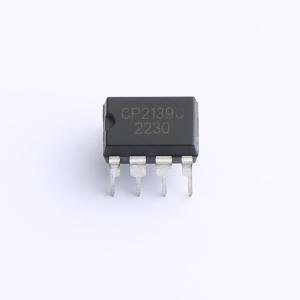

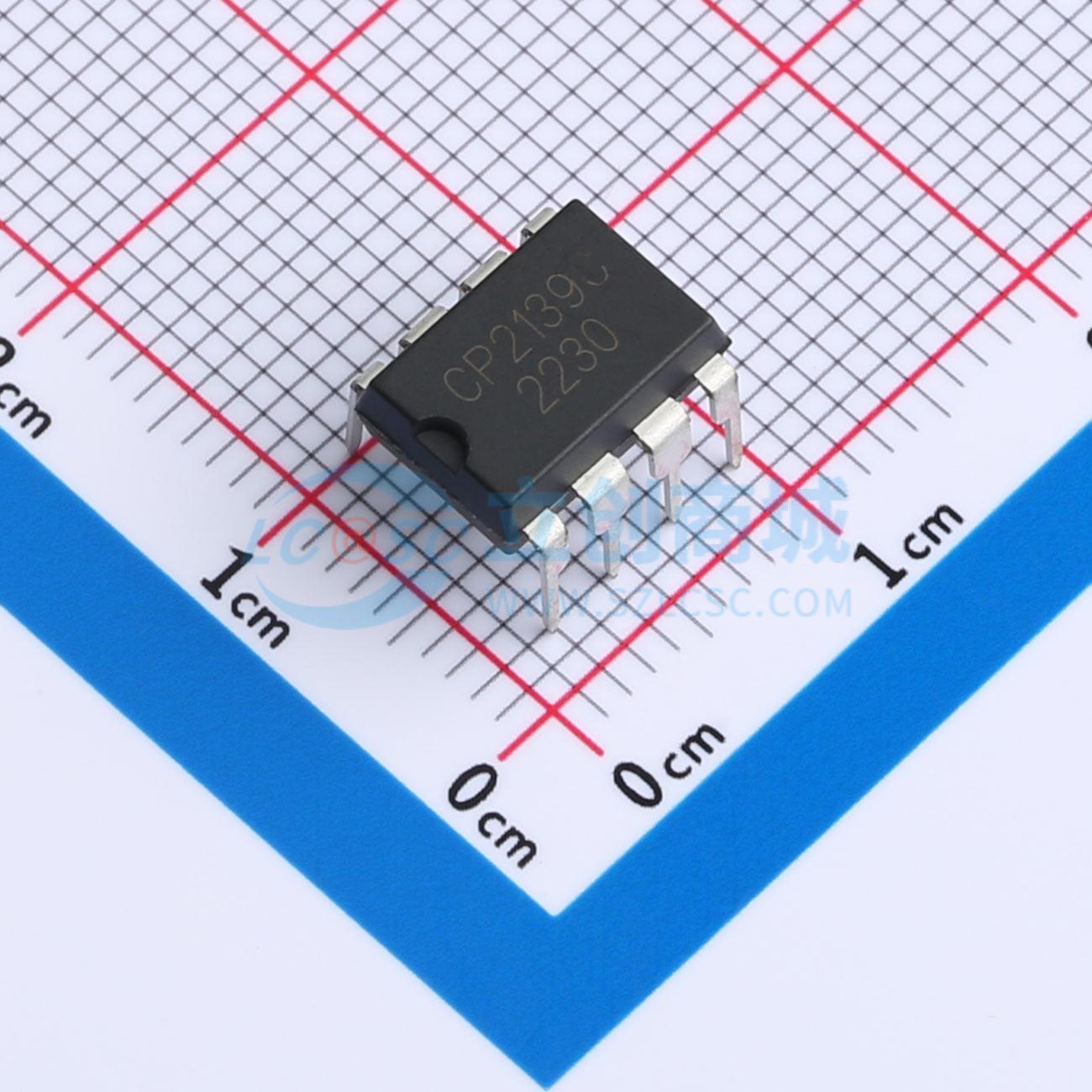

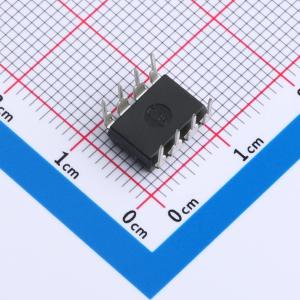

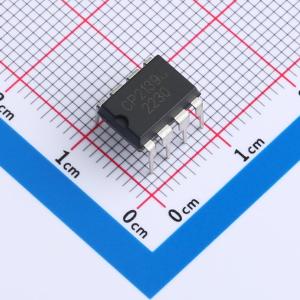

CP2139CN(XBLW)

CP2139CN

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 马达驱动直流马达驱动，静态电流Iq(Typ)0.1uA，驱动电流 Iout6A
品牌名称: XBLW(芯伯乐)
商品型号: CP2139CN(XBLW)
商品编号: C18723581
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.809克(g)

商品参数

商品概述

CP2139C是一款直流电机驱动集成电路。它集成了H桥驱动器，采用低输出电阻的PMOS和NMOS功率晶体管。其低导通电阻（0.06Ω）确保电路在持续大电流工作时功耗较低，从而保证长时间稳定运行。该器件内置温度保护功能。当负载电机堵转或输出短路导致电流骤增、功耗急剧上升、芯片温度快速升高并超过内部保护阈值（典型值130°C）时，内部电路会关断功率开关管以切断负载电流，防止因过热引发塑料封装冒烟或起火等安全隐患。内置的温度迟滞电路确保芯片温度恢复到安全水平后才允许重新控制。此外，内置的防短路保护电路确保在驱动输出短路时不会损坏芯片，有效提供保护。

商品特性

内置采用PMOS/NMOS功率开关的H桥驱动器
可实现电机的正转、反转、停止和刹车四种功能
低待机电流（典型值0.1μA）
低导通内阻（0.06Ω）
宽工作电压范围（3V ~ 27V）
低输出阻抗，具备持续6A（VDD=6V，T=25°C）和峰值14A（VDD=6V，T=25°C）的电流输出能力
内置带迟滞效应的热关断保护功能
驱动输出短路保护
采用DIP8封装

应用领域

机器人
工业产品
数码产品
电子玩具
多节电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	6A
	峰值电流	14A
	工作电压	3V~27V

	属性	参数值
	接口类型	-
	导通电阻	60mΩ
	静态电流(Iq)	100nA
	工作温度	-20℃~+85℃
	功能特性	主动制动功能；电流采样/调节功能；马达卡锁保护
