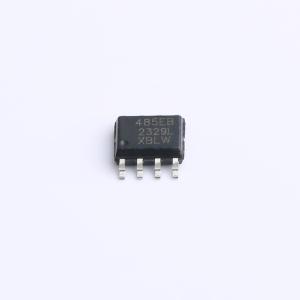

MAX485EBDTR(XBLW)
XBLW MAX485 RS-485/RS-422半双工通信高速收发器
- 描述
- XBLW485用于RS-485/RS-422通信，是一款半双工通信的高速收发器，包含一路驱动器和一路接收器。具有失效保护电路、低摆率驱动器、ESD静电放电防护功能。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- MAX485EBDTR(XBLW)
- 商品编号
- C18723557
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 工作电压 | 5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ |
商品概述
XBLW485 用于 RS-485/RS-422 通信，是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有失效保护电路。具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，并实现高达 2.5Mbps 的无差错数据传输。具有 ESD 静电放电防护功能。此外，其接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。
商品特性
- I/O 引脚具有静电放电防护功能：+4kV HBM
- 其他所有引脚上都有 3 级静电放电（ESD）防护：>+3kV HBM
- 分数式单位负载允许总线上的器件多达 256 个
- 具有限斜率功能，数据速率：最高 2.5Mbps
- 弱电流关断模式工作电流：1nA
- 低强度静态电源电流：300μA
- -7V 至 +12V 的共模输入电压范围
- 三态 Rx 与 Tx 输出
- 30ns 的传送延迟，5ns 的时滞
- 半双工管脚引出线
- 在 +5V 的单电源下工作
- 电流限定与热关断功能，可用于驱动器超负载保护
应用领域
- RS-485/RS-422 通信系统
- 电平转换器
- 对 EMI 灵敏的收发器应用
- 工业控制网络
