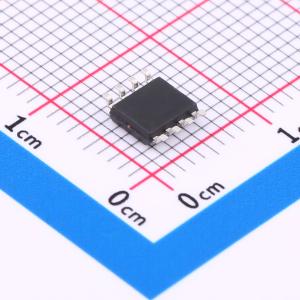

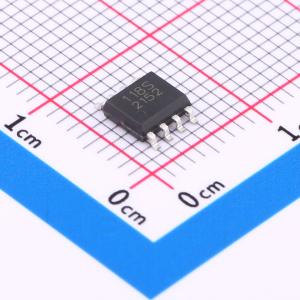

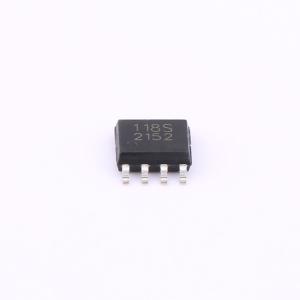

温馨提醒：图片仅供参考，商品以实物为准

CP118SDTR(XBLW)

CP118SDTR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 马达驱动直流马达驱动，静态电流Iq(Typ)1uA，驱动电流 Iout1.6A
品牌名称: XBLW(芯伯乐)
商品型号: CP118SDTR(XBLW)
商品编号: C18723578
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.195467克(g)

商品参数

商品概述

CP118S是一款专为低电压系统设计的单通道玩具直流电机驱动集成电路。它集成了H桥驱动器，采用低输出电阻的PMOS和NMOS功率晶体管，其低导通电阻确保了电路在持续大电流工作时的低功耗，从而保证长时间稳定运行。该芯片内置温度保护功能，当负载电机堵转或输出短路导致电流骤增、功耗和芯片温度急剧上升时，若温度超过内部保护电路设定的阈值（典型值150°C），内部电路将关断功率开关管以切断负载电流，防止因过热引发安全隐患。内置的温度迟滞电路确保电路温度恢复到安全范围后才允许重新进行控制。

商品特性

内置采用PMOS/NMOS功率开关的H桥驱动器
可实现负载电机的正转、反转、停止和刹车四种功能
低待机电流
宽电压工作范围（2.0V-7.5V）
低输出阻抗，具备持续输出1.6A（VDD=6V，T=25°C）和峰值输出3.0A（VDD=6V，T=25°C）的能力
内置温度保护功能
抗静电等级：2KV（人体模式）
SOP8封装

应用领域

高级机器人的马达驱动
数码产品的马达驱动
工业产品的马达驱动
电子玩具机器人
2-4节电池供电场合的玩具马达驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	1.6A
	峰值电流	3A
	工作电压	2.2V~7.5V

	属性	参数值
	接口类型	-
	导通电阻	450mΩ
	静态电流(Iq)	0uA
	工作温度	-20℃~+85℃
	功能特性	主动制动功能；马达卡锁保护
