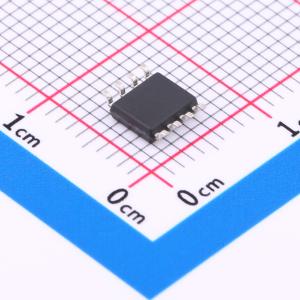

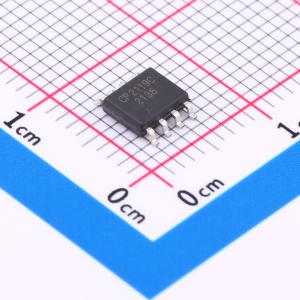

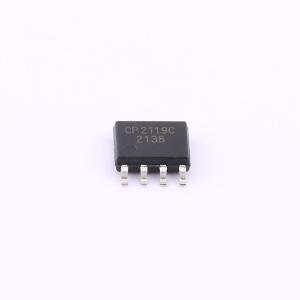

CP2119CDTR(XBLW)

CP2119CDTR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 马达驱动直流马达驱动，静态电流Iq(Typ)0.1uA，驱动电流 Iout5A
品牌名称: XBLW(芯伯乐)
商品型号: CP2119CDTR(XBLW)
商品编号: C18723579
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.196433克(g)

商品参数

商品概述

CP2119C是一款专为低电压系统设计的单通道玩具直流电机驱动集成电路。它采用H桥驱动器结构，内置低输出电阻的PMOS和NMOS功率晶体管。低导通电阻确保电路在持续大电流工作时功耗较低，从而保证长时间稳定运行。CP2119C集成温度保护功能：当低内阻负载电机堵转或输出短路时，输出电流骤增，电路功耗急剧上升，芯片温度迅速升高；一旦芯片温度超过内部温度保护电路设定的阈值（典型值130°C），内部电路将关断内置的功率开关管，切断负载电流，避免因温度过高导致塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路确保电路必须冷却至安全温度后才允许重新受控。内置的防短路保护电路可在输出短路时有效保护芯片免遭损坏。

商品特性

内置采用PMOS/NMOS功率开关的H桥驱动器
支持负载电机的正转、反转、停止和刹车四种功能
低待机电流（典型值0.1μA）
宽工作电压范围：3V至20V
低输出阻抗，在VDD = 6V、T = 25°C条件下，可持续输出5A电流，峰值输出能力达10A
内置带迟滞效应的热关断保护功能(TSD)
采用SOP8封装

应用领域

高级机器人电机驱动
数码产品电机驱动
工业产品电机驱动
电子玩具机器人
采用3至10节电池的玩具电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	5A
	峰值电流	10A
	工作电压	3V~20V

	属性	参数值
	接口类型	-
	导通电阻	-
	静态电流(Iq)	100nA
	工作温度	-20℃~+85℃
	功能特性	主动制动功能；电流采样/调节功能；马达卡锁保护
