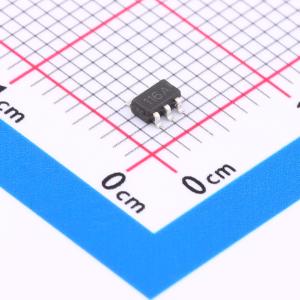

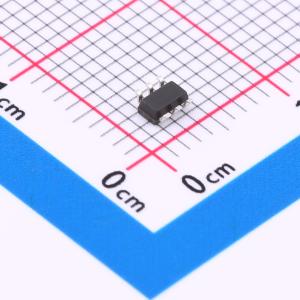

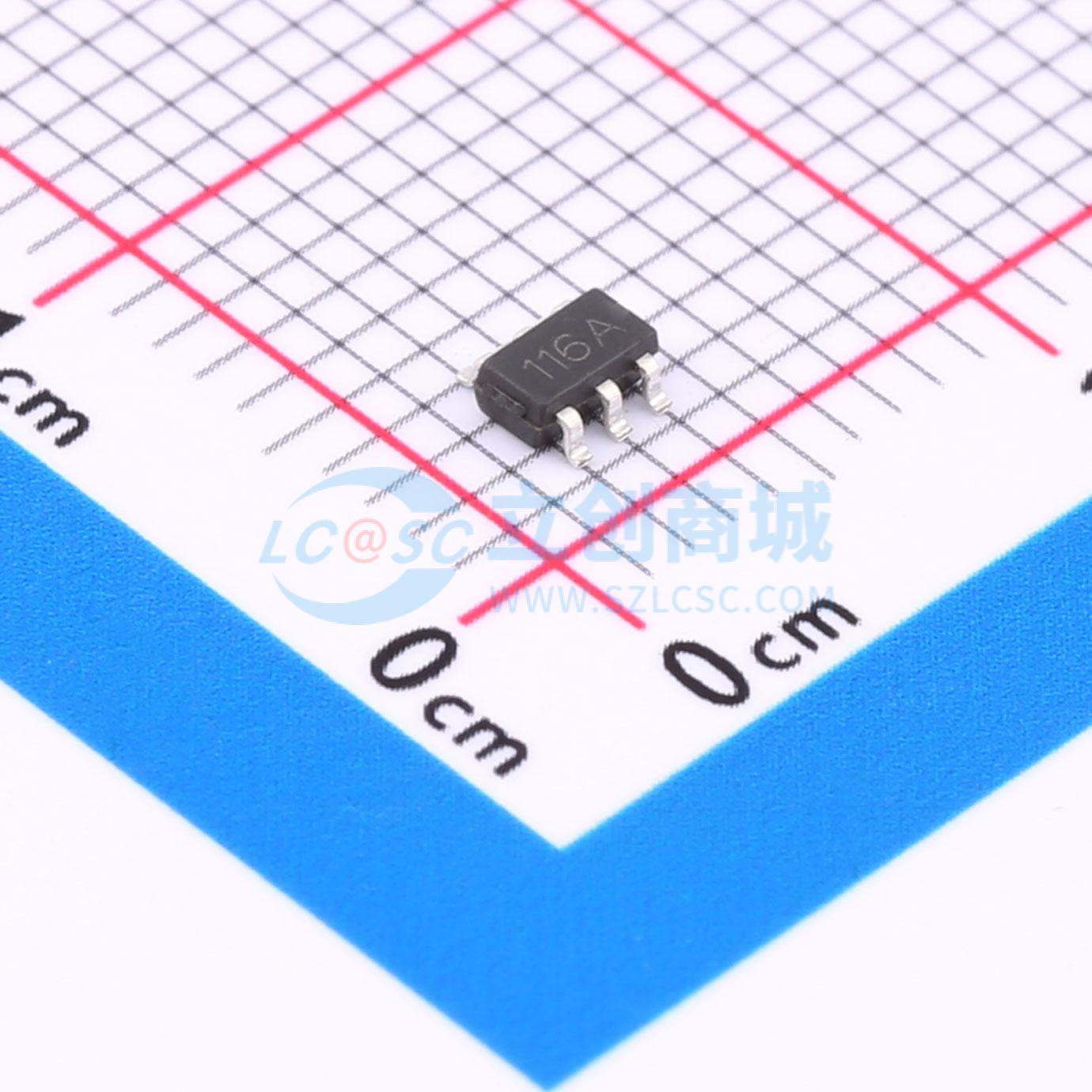

CP116ADTR(XBLW)

CP116ADTR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 马达驱动直流马达驱动，静态电流Iq(Typ)0.1uA，驱动电流 Iout1.2A
品牌名称: XBLW(芯伯乐)
商品型号: CP116ADTR(XBLW)
商品编号: C18723577
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

CP116是一款专为低电压系统设计的单通道直流电机驱动集成电路。它集成了H桥驱动器，采用低输出电阻的PMOS和NMOS功率晶体管。其低导通电阻确保了电路在持续大电流工作时的低功耗，从而支持长时间稳定运行。该器件内置温度保护功能，当负载电机堵转或输出短路导致电流骤增、功耗急剧上升、芯片温度快速升高时，若温度超过内部保护电路设定的阈值（典型值150°C），内部电路将关断功率开关管以切断负载电流，防止因过热引发塑封料冒烟或起火等安全隐患。内置的温度迟滞电路确保芯片温度恢复至安全范围后，才允许重新进行控制。

商品特性

内置采用PMOS/NMOS功率开关的H桥驱动器，可实现电机的正转、反转、停止和刹车功能。
低待机电流。
宽工作电压范围：2.0V ~ 7.5V。
低输出阻抗：0.6欧姆。
持续输出电流：1.2A（VDD=6V，T=25°C）。
峰值输出电流：2.5A（VDD=6V，T=25°C）。
内置温度保护功能（TSD）。
抗静电等级：2KV（人体模式）。
SOT23-6封装。

应用领域

高级机器人马达驱动
数码产品马达驱动
工业产品马达驱动
电子玩具机器人
2-4节电池供电的玩具马达驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	1.2A
	峰值电流	2.5A
	工作电压	2.2V~7.5V

	属性	参数值
	接口类型	-
	导通电阻	600mΩ
	静态电流(Iq)	0uA
	工作温度	-20℃~+85℃
	功能特性	主动制动功能；马达卡锁保护
