温馨提醒：图片仅供参考，商品以实物为准

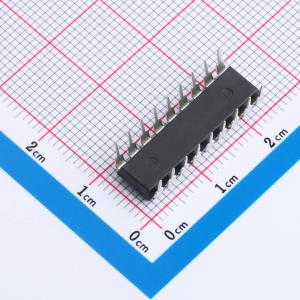

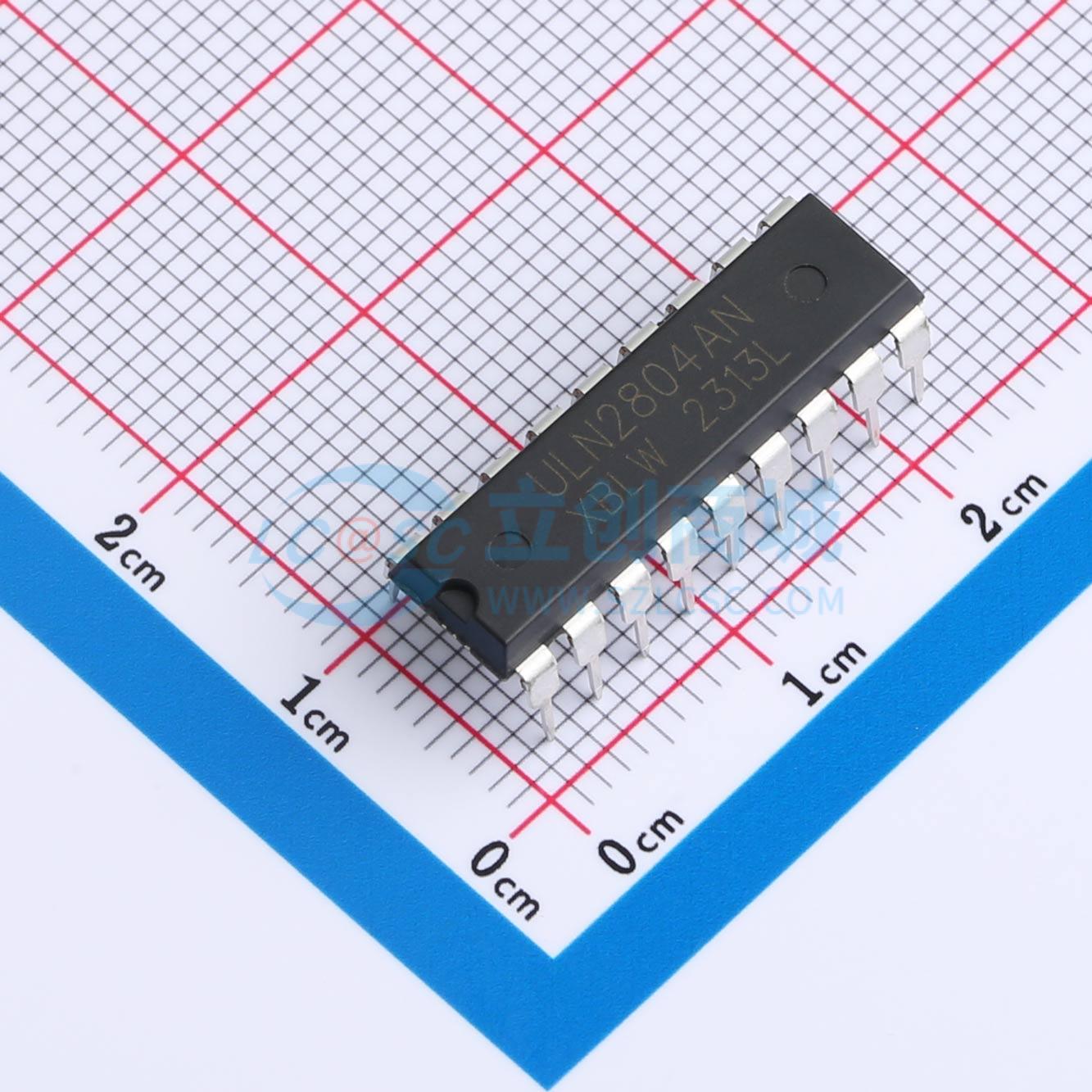

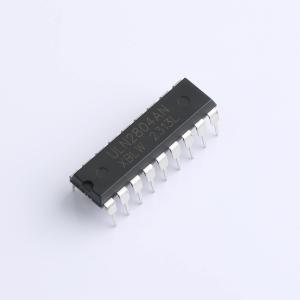

ULN2804AN(XBLW)
八通道达林顿驱动阵列，工作电压 50V，输出驱动电流 500mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 达林顿驱动 8通道达林顿晶体管阵列,工作电压（Vcc）(v50V,驱动电流 Iout(mA)500mA
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- ULN2804AN(XBLW)
- 商品编号
- C18723561
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 2.1053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+150℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 输入电流(on) | 1.35mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
