温馨提醒：图片仅供参考，商品以实物为准

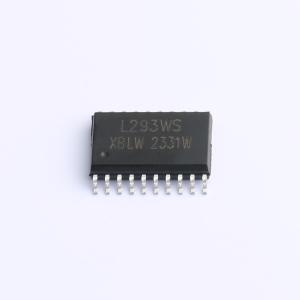

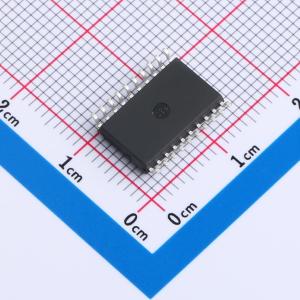

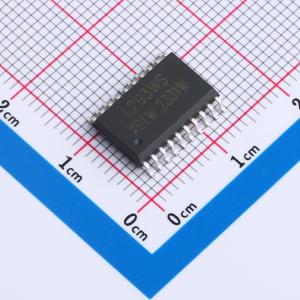

L293WS(XBLW)

L293WS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 马达驱动双路全桥驱动，静态电流Iq(Typ)24mA，驱动电流 Iout600mA
品牌名称: XBLW(芯伯乐)
商品型号: L293WS(XBLW)
商品编号: C18723574
商品封装: SOP-20
包装方式: 编带
商品毛重: 0.8925克(g)

商品参数

商品概述

该器件是一款单片集成的高压、大电流四通道驱动器，设计用于接收标准 DTL 或 TTL 逻辑电平，并驱动感性负载（如继电器、螺线管、直流和步进电机）以及开关功率晶体管。为便于作为两个桥路使用，每对通道均配备一个使能输入。逻辑部分设有独立的电源输入，允许在较低电压下工作，并内置钳位二极管。该器件适用于频率高达 5 kHz 的开关应用。 L293D 采用 16 引脚塑料封装，其中 4 个中间引脚连接在一起用于散热。L293WS 采用 20 引脚表面贴装封装，其中 8 个中间引脚连接在一起用于散热。

商品特性

每通道 600mA 输出电流能力
每通道 1.2A 峰值输出电流（非重复）
使能功能
过温保护
逻辑“0”输入电压高达 1.5V（高抗噪性）
内置钳位二极管

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~36V
	输出电流	600mA

	属性	参数值
	集成开关	否
	导通电阻	1.2Ω
	工作温度	-40℃~+150℃
