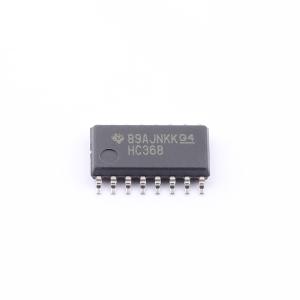

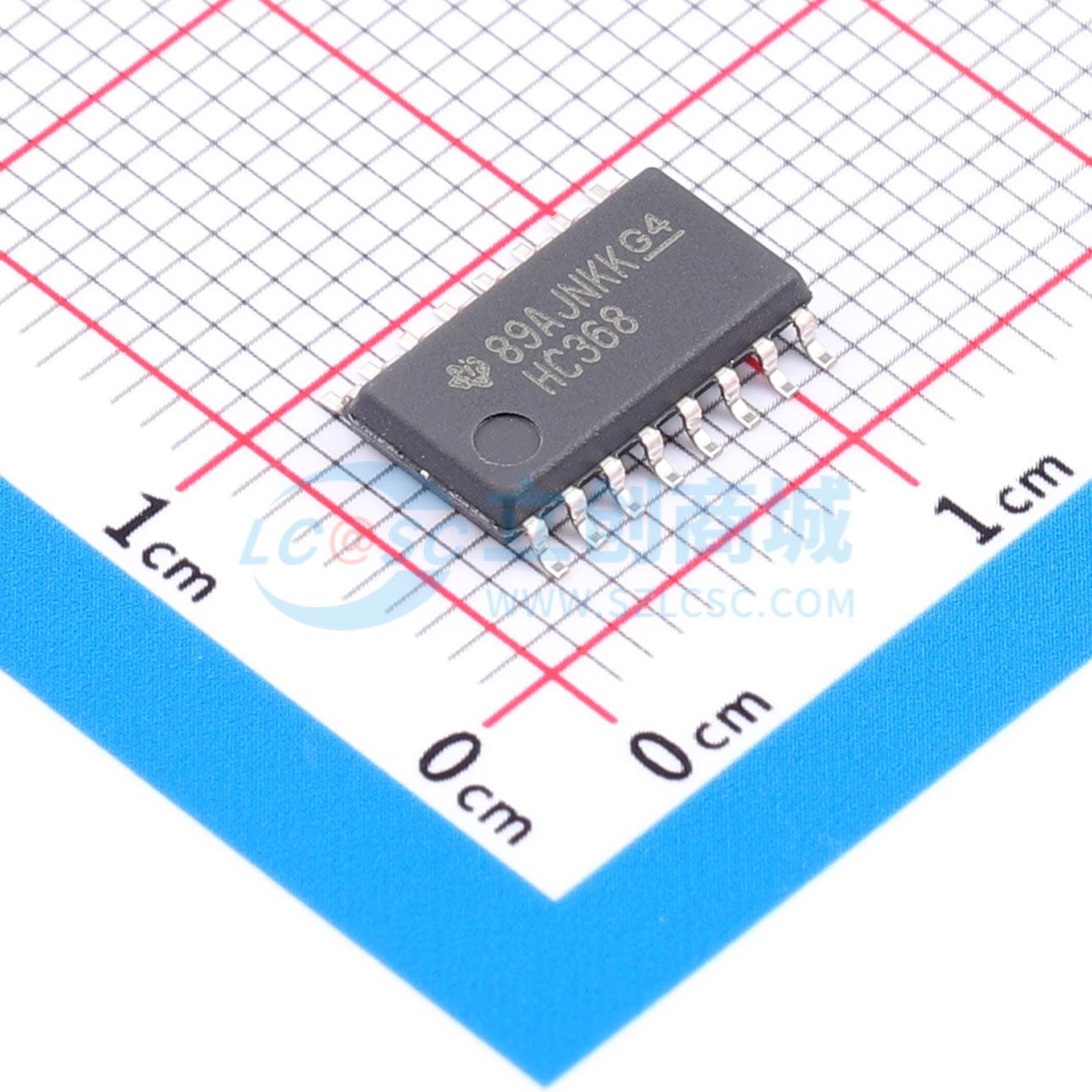

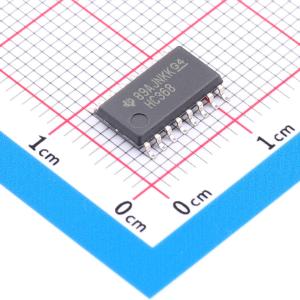

SN74HC368NSR

六路反相缓冲器和线路驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC368 具有三态输出的 6 通道、2V 至 6V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74HC368NSR
商品编号: C1879773
商品封装: SO-16-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SNx4HC368是具有三态输出的六路反相缓冲器和线路驱动器。这些六路反相缓冲器和线路驱动器专门用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。HC368器件配置为具有低电平有效输出使能（1OE 和 2OE）输入的双路4线和2线缓冲器/驱动器。当OE为低电平时，该器件将来自A输入的反相数据传递到Y输出。当OE为高电平时，输出处于高阻态。

商品特性

2V至6V的宽工作电压范围
高电流三态输出驱动总线、缓冲存储器地址寄存器或驱动多达15个LSTTL负载
反相输出
低功耗，ICC最大值为80μA
tpd典型值为10ns
电压为5V时，输出驱动为±6mA
低输出电流，最大值1μA

应用领域

三态存储器地址驱动器
时钟驱动器
总线导向接收器
总线导向发送器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4；2
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	19ns@4.5V,50pF
	功能特性	输出使能
