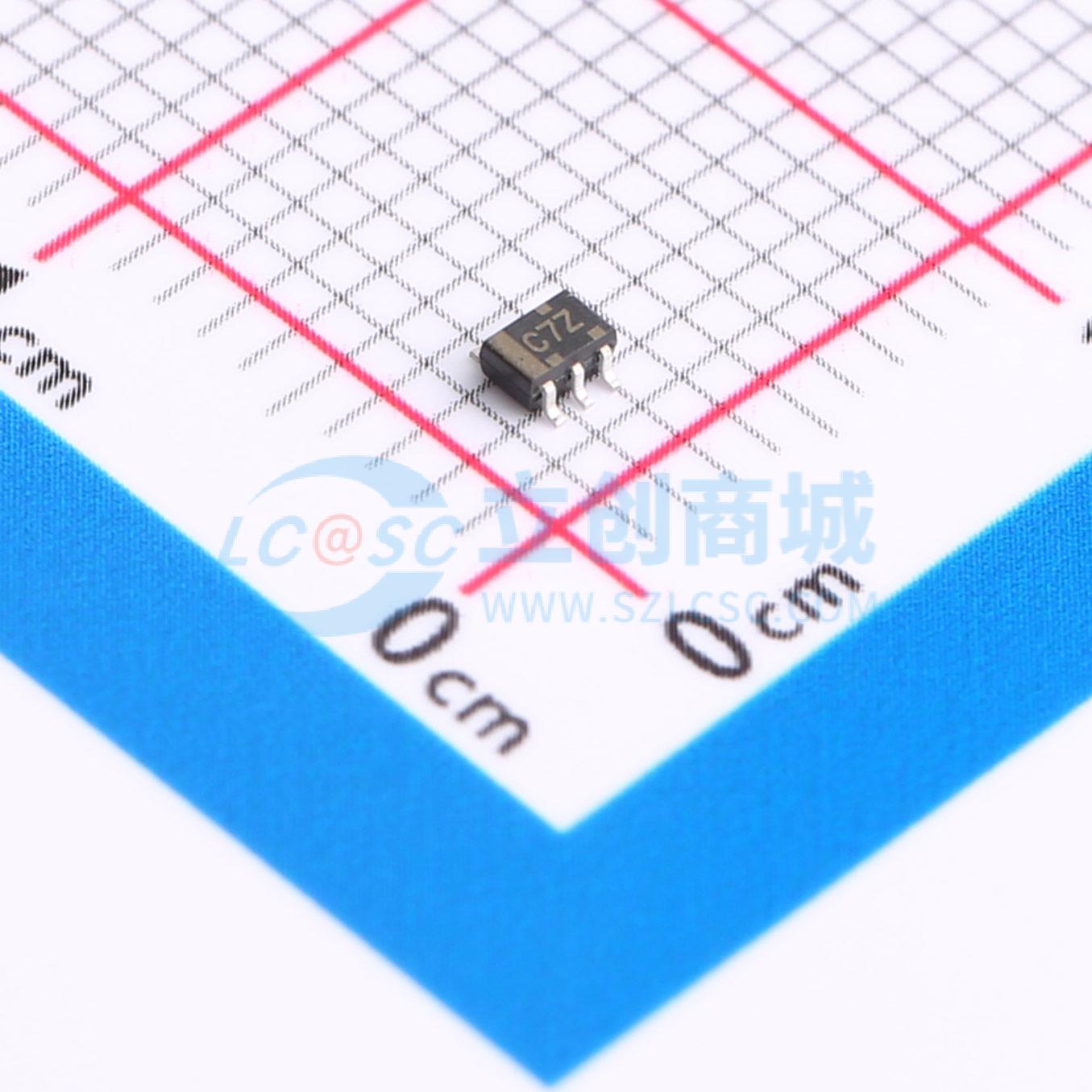

SN74LVC2G17DCK3实物图
  • SN74LVC2G17DCK3商品缩略图
  • SN74LVC2G17DCK3商品缩略图
  • SN74LVC2G17DCK3商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G17DCK3

双施密特触发器缓冲器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC2G17 具有施密特触发输入的 2 通道、1.65V 至 5.5V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74LVC2G17DCK3
商品编号
C1879783
商品封装
SC-70-6​
包装方式
编带
商品毛重
0.055克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型施密特触发器
输出类型推挽式
工作电压1.65V~5.5V
元件数2
每个元件位数1
通道类型单向
属性参数值
灌电流(IOL)32mA
拉电流(IOH)32mA
系列74LVC
工作温度-40℃~+85℃
静态电流(Iq)10uA
传播延迟(tpd)2.2ns@3.3V,50pF
功能特性掉电隔离；电平转换

商品概述

SN74LVC2G17是一款双施密特触发缓冲器

商品特性

  • 施密特触发输入提供滞回特性
  • 可提供NanoFree封装
  • 支持5V Vcc工作
  • 输入可承受电压最高达5.5V
  • 3.3V条件下最大传输延迟tpd为5.4ns
  • 低功耗，最大Icc为10μA
  • 3.3V条件下输出驱动能力为±24mA
  • Vcc=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
  • Vcc=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
  • Ioff支持热插入、部分掉电模式操作和反向驱动保护
  • 闩锁性能超过100mA，符合JESD 78 II类标准
  • 静电放电防护性能符合JESD 22标准，可承受2000V人体模型静电放电测试、1000V充电器件模型静电放电测试

应用领域

  • AV接收器
  • 便携式音频坞站
  • 蓝光播放器及家庭影院设备
  • MP3播放器/录音机
  • 个人数字助理（PDAs）
  • 电信/服务器AC/DC电源中的单控制器模拟及数字电路
  • 客户端及企业级固态硬盘（SSDs）
  • LCD/数字及高清电视（HDTVs）
  • 企业级平板设备
  • 服务器端视频分析
  • 无线耳机、键盘和鼠标
