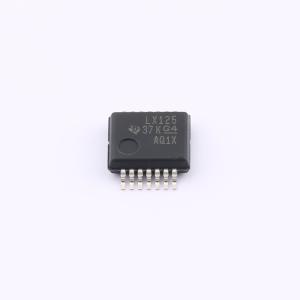

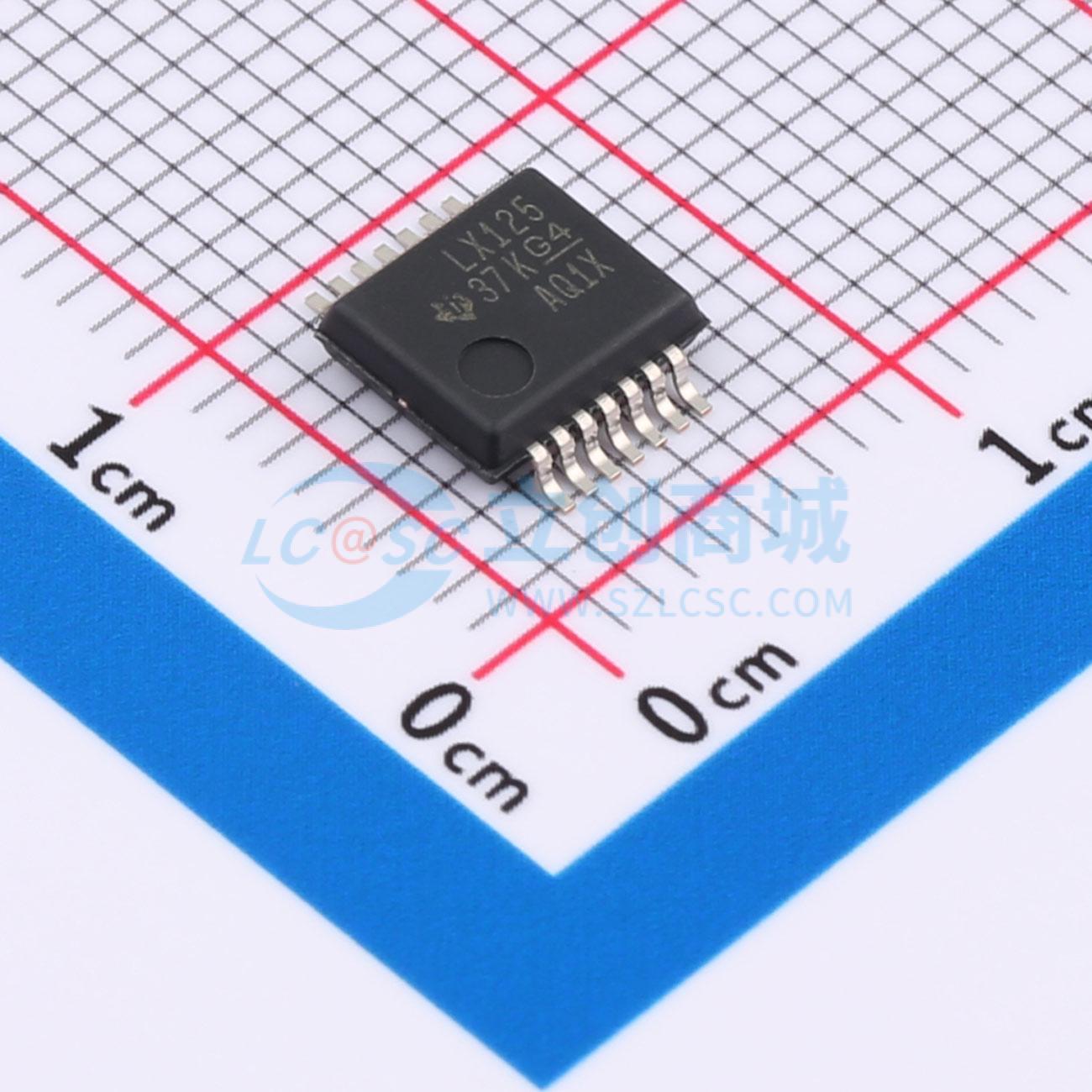

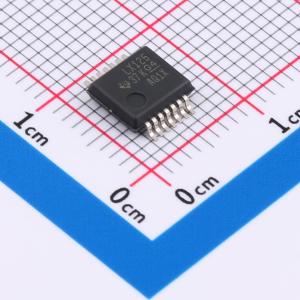

SN74LVT125DBR

SN74LVT125是一款总线缓冲器，专门针对3.3V电源电压工作设计，具备向5V系统环境提供TTL接口的能力，带有独立线路驱动器，驱动器输出为三态输出，当关联输出使能输入为高电平时，对应输出处于高阻态。

• 支持混合模式信号操作，3.3V VCC下可支持5V输入输出电压
• 支持未稳压电池工作，最低工作电压可达2.7V
• 在VCC=3.3V、环境温度TA=25℃条件下，典型输出接地反弹电压小于0.8V
• 支持部分掉电模式工作
• 总线保持数据输入功能，无需外接上拉电阻
• 有源总线保持电路可将未使用或未驱动输入保持在有效逻辑状态，不推荐搭配使用上拉或下拉电阻
• 部分掉电应用下完全符合规格，掉电时关断电路会禁用输出，防止破坏性回流电流流过器件
• 为保证上电或掉电过程中输出保持高阻态，输出使能端需通过上拉电阻接至VCC，电阻最小值由驱动器的灌电流能力决定
• 锁存性能超过500mA，符合JEDEC标准JESD-17
• ESD防护性能符合JESD 22标准，等级满足：人体模型2000-V，机器模型200-V
• 最大额定值：电源电压范围-0.5V~4.6V
• 最大额定值：输入电压范围-0.5V~7V
• 最大额定值：高态或掉电状态下输出电压范围-0.5V~7V
• 最大额定值：低态输出灌入电流最大值128mA
• 最大额定值：高态输出灌入电流最大值64mA
• 最大额定值：输入钳位电流最大值-50mA
• 最大额定值：输出钳位电流最大值-50mA
• 不同封装热阻抗：D封装86℃/W，DB封装96℃/W，NS封装76℃/W，PW封装113℃/W
• 存储温度范围-65℃~150℃
• 所有未使用输入必须接至VCC或地，以保证器件正常工作
