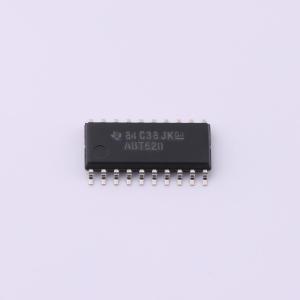

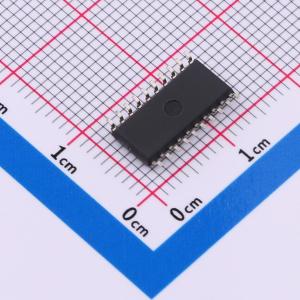

温馨提醒：图片仅供参考，商品以实物为准

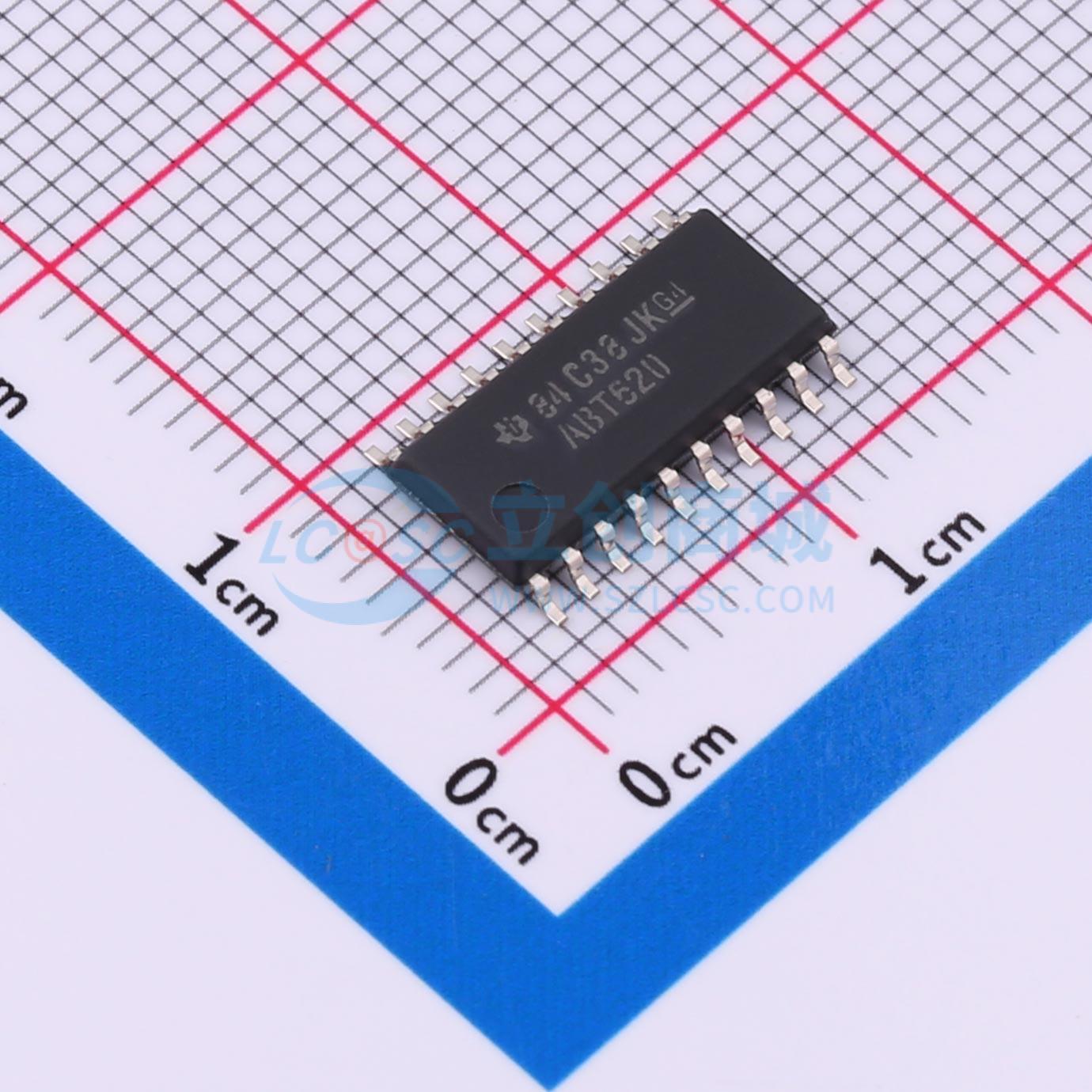

SN74ABT620NSR

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT620 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ABT620NSR
商品编号: C1880191
商品封装: SO-20
包装方式: 编带
商品毛重: 0.72克(g)

商品参数

商品概述

这是八进制总线收发器，可实现数据总线之间的异步通信，控制功能设计可实现时序的最大灵活性，ABT620器件输出提供反相数据。可根据输出使能OEAB和OEBA输入的逻辑电平，实现数据从A总线传输到B总线，或从B总线传输到A总线。输出使能输入可用于禁用器件，实现总线的有效隔离。双使能配置赋予收发器存储数据的能力，可同时使能OEAB和反相OEBA。当OEAB和反相OEBA都使能，且两组总线的所有其他数据源都处于高阻抗状态时，总共16条总线都将保持其最后状态，在此配置下，每个输出会增强其输入。为确保上电或掉电期间保持高阻抗状态，反相OEBA应通过上拉电阻连接到VCC，电阻最小值由驱动器的灌电流能力决定；OEAB应通过下拉电阻连接到GND，电阻最小值由驱动器的拉电流能力决定。SN54ABT620工作温度范围为-55℃~125℃，SN74ABT620工作温度范围为-40℃~85℃。

商品特性

采用EPIC-II BiCMOS设计，显著降低功耗
ESD防护超过2000V，机器模型测试超过200V，测试条件C=200pF，R=0
闩锁性能超过500mA，符合JESD 17标准
典型输出接地反弹VOLP<1V，测试条件VCC=5V，TA=25℃
具备高驱动输出，IOH为-32mA，IOL为64mA
提供多种封装选项，包含DW塑料小 outline封装、DB收缩小outline封装、PW薄收缩小outline封装、FK陶瓷芯片载体、N塑料双列直插封装、J陶瓷双列直插封装
电源电压最大范围为-0.5V~7V
输入电压最大范围为-0.5V~7V
高阻态或断电状态下，输出允许施加电压范围为-0.5V~5.5V
低状态输出电流：SN54ABT620为96mA，SN74ABT620为128mA
输出钳位电流V_O<0时为-50mA
封装热阻抗：DB封装115℃/W，DW封装97℃/W，N封装67℃/W，PW封装128℃/W
存储温度范围为-65℃~150℃

应用领域

数据总线异步通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	250uA
	传播延迟(tpd)	4.8ns@5V,50pF
	功能特性	输出使能；总线保持
