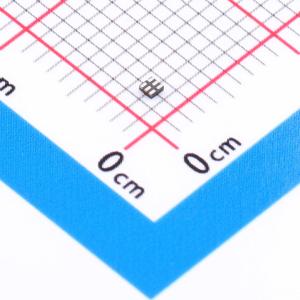

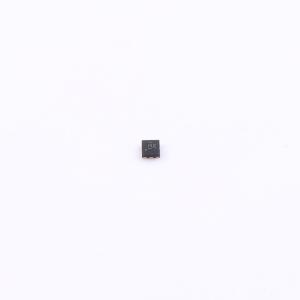

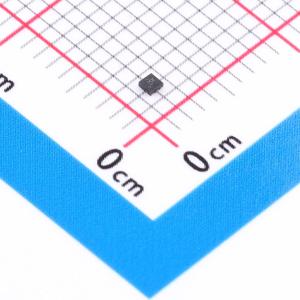

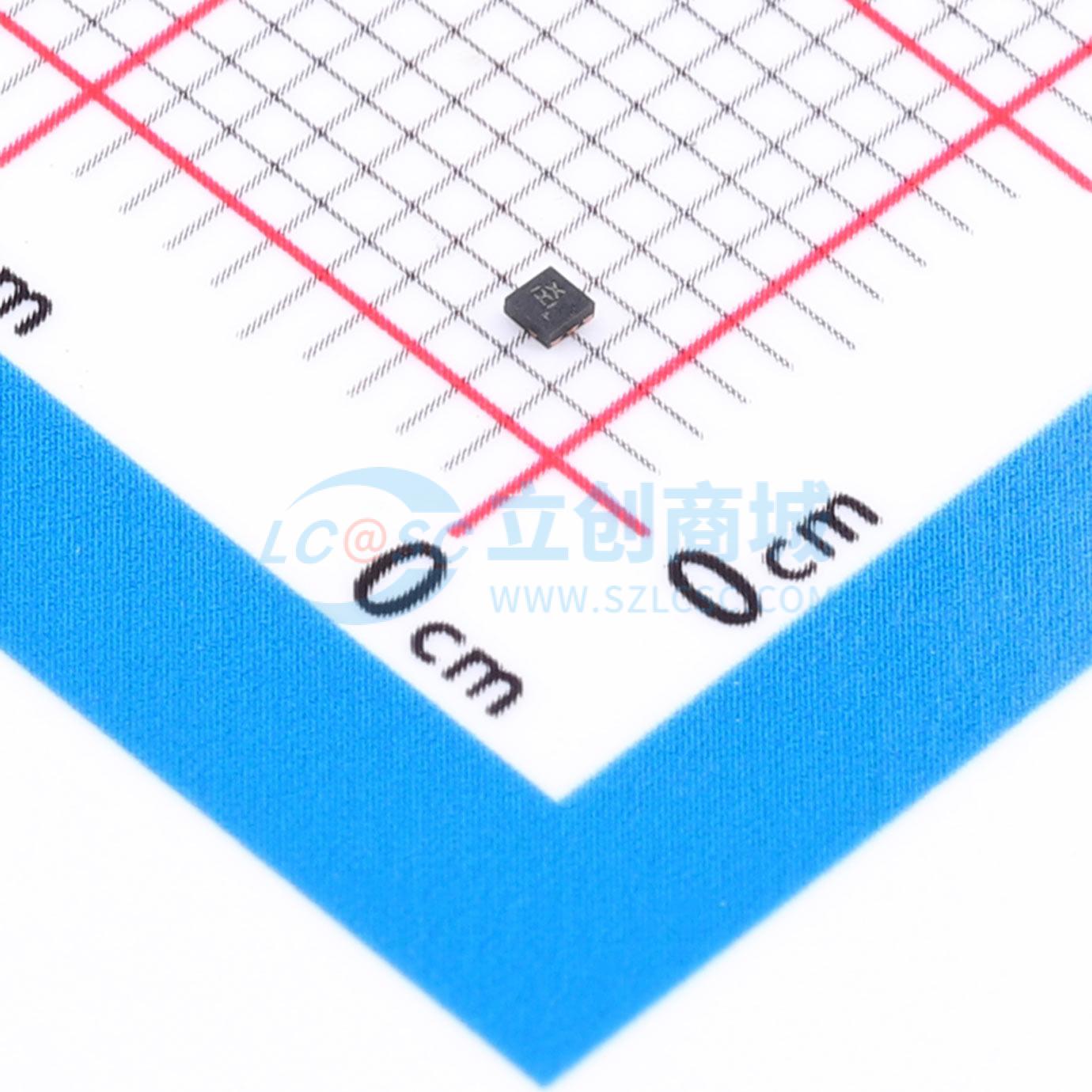

SN74AUP1G80DSFR

低功耗单正边沿触发D型触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1G80 低功耗单路上升沿 D 级触发器
品牌名称: TI(德州仪器)
商品型号: SN74AUP1G80DSFR
商品编号: C1880210
商品封装: X2-SON-6(1x1)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

该产品是一款低功耗单正边沿触发D型触发器，可满足电池供电便携应用的低功耗需求，在整个0.8V至3.6V的电源电压范围内可保持低静态功耗与低动态功耗，有助于延长续航，可保持优异的信号完整性。当数据输入端的数据满足建立时间要求时，会在时钟脉冲的正上升沿将数据传输到Q输出端；时钟触发发生在特定电压层级，不直接与时钟脉冲的上升时间相关；保持时间间隔结束后，数据输入端的数据变化不会影响输出端电平。该器件的封装技术将裸片作为封装，完全符合部分掉电应用的规范，部分掉电时，对应电路会禁用输出，阻止电流回流进入器件，避免器件损坏。

商品特性

闩锁性能超过100mA，符合JESD 78 II类标准
ESD性能符合JESD 22测试标准，人体模型可达2000V II类，器件充电模型可达1000V
提供小型封装可选
静态功耗低，最大Icc为0.9μA
动态功耗低，3.3V下典型Cpd为4.3pF
输入电容低，典型值为1.5pF
低噪声，过冲和下冲小于VCC的10%
Ioff支持部分掉电模式操作
带施密特触发动作，允许缓慢输入转换，提升输入开关抗干扰能力，3.3V下迟滞典型值为250mV
电源电压工作范围宽，为0.8V~3.6V
针对3.3V工作优化
支持3.6V I/O容差，可适配混合模式信号操作
3.3V下最大传输延迟tpd为4.4ns
支持点对点应用

应用领域

家庭自动化
工厂自动化
测试测量
企业交换
电信基础设施
个人电子设备
白色家电

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	800mV~3.6V
	时钟频率(fc)	260MHz
	功能	-
	元件数	1
	每个元件位数	1
	输出类型	推挽式
	传播延迟(tpd)	6.4ns@3.3V,30pF

	属性	参数值
	系列	74AUP系列
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	静态电流(Iq)	500nA
	输入电容	1.5pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	400ps
	保持时间	0ns
