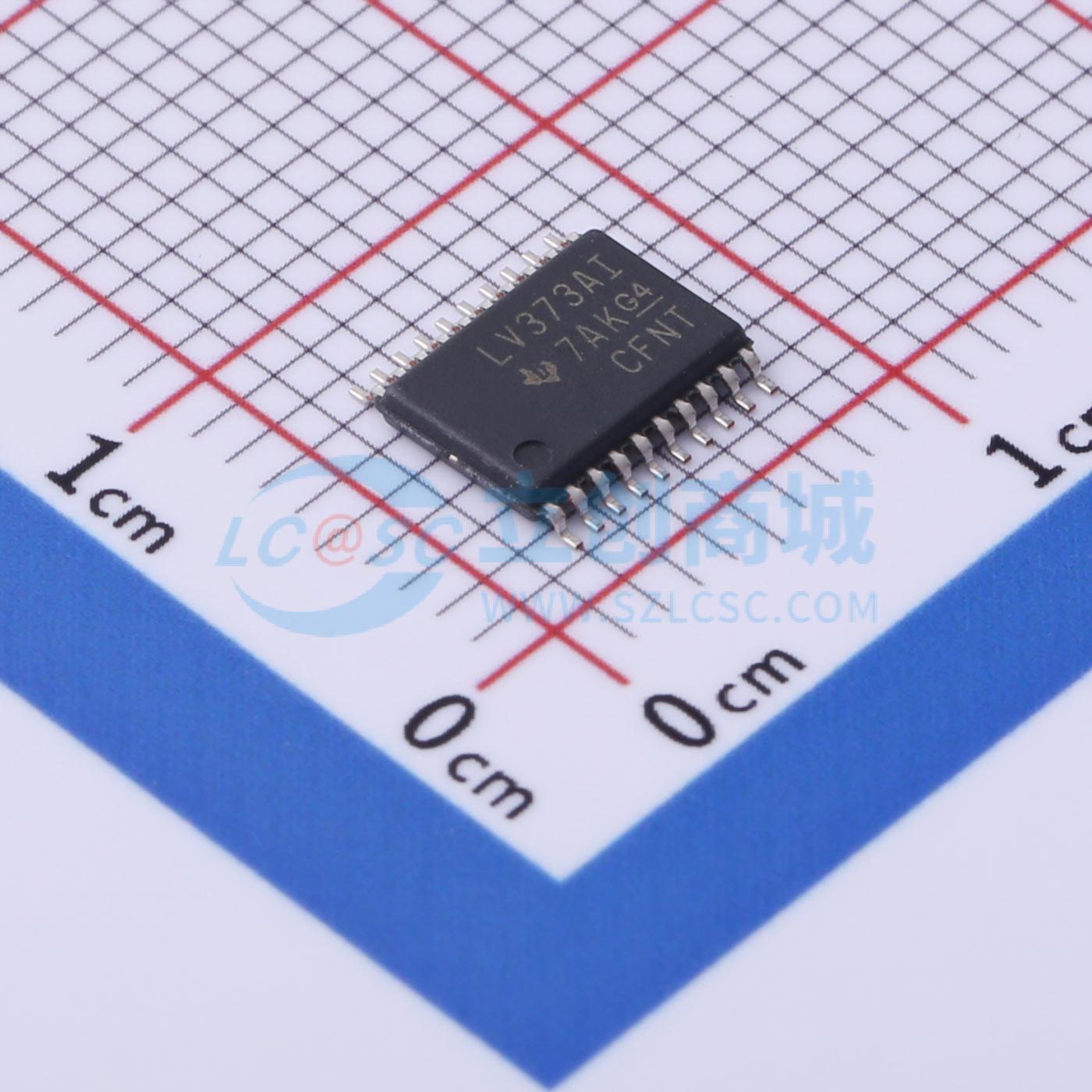

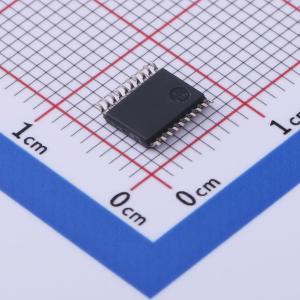

温馨提醒：图片仅供参考，商品以实物为准

SN74LV373AIPWRQ1

三态输出D型锁存器

描述: SN74LV373A-Q1 汽车类具有三态输出的八路透明 D 级锁存器
品牌名称: TI(德州仪器)
商品型号: SN74LV373AIPWRQ1
商品编号: C1880226
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

SN74LV373A器件是一款八路透明D型锁存器，设计用于2 V至5.5 V VCC工作。当锁存使能（LE）输入为高电平时，Q输出跟随数据（D）输入。当LE变为低电平时，Q输出锁存D输入建立的逻辑电平。带缓冲的输出使能（OE）输入可用于将八个输出置于正常逻辑状态（高或低）或高阻态。在高阻态下，输出不会对总线线路产生显著负载或驱动。高阻态和增强的驱动能力使得无需接口或上拉元件即可驱动总线线路。OE不影响锁存器的内部操作。当输出处于高阻态时，仍然可以保留旧数据或输入新数据。为了确保上电或掉电期间的高阻态，反相输出使能OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。该器件针对使用Ioff的部分掉电应用进行了完整规范。Ioff电路禁用输出，防止器件掉电时产生有害的反向电流。

商品特性

符合汽车应用要求
支持2 V至5.5 V VCC工作
5 V下最大tpd为8.5 ns
在VCC = 3.3 V、TA = 25 ℃条件下，典型输出地弹VOLP小于0.8 V
在VCC = 3.3 V、TA = 25 ℃条件下，典型输出VOH下冲VOHV大于2.3 V
支持所有端口的混合模式电压工作
Ioff支持部分掉电模式工作
闩锁性能超过250 mA，符合JESD 17标准

应用领域

汽车应用

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2V~5.5V
	通道数	8
	拉电流(IOH)	16mA
	灌电流(IOL)	16mA

	属性	参数值
	传播延迟(tpd)	1ns
	系列	74LV
	工作温度	-40℃~+85℃
	建立时间	-
	保持时间	-
	静态电流(Iq)	20uA
