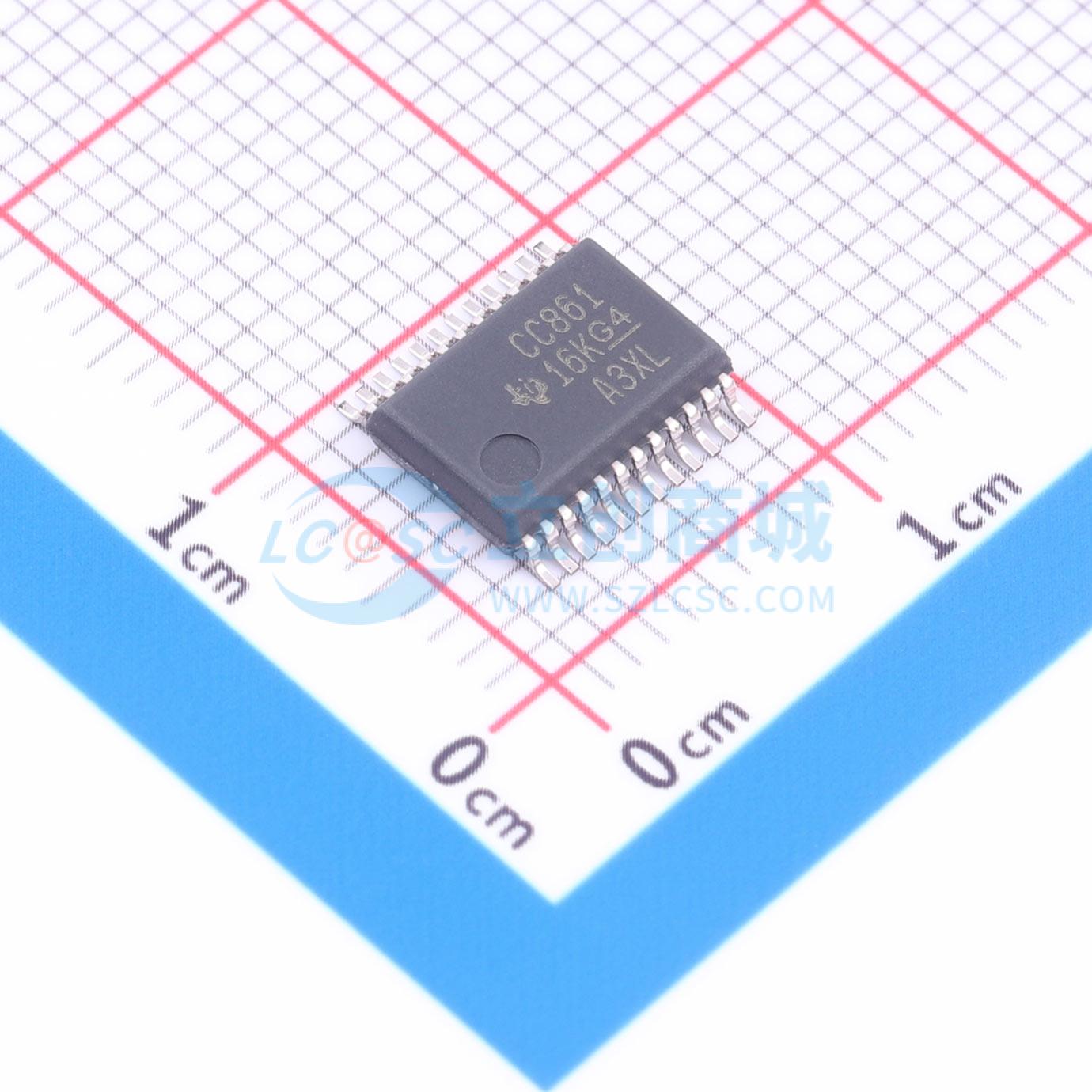

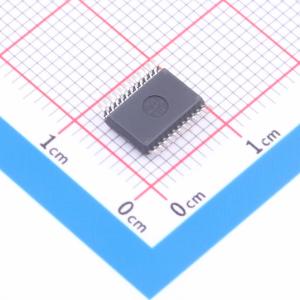

温馨提醒：图片仅供参考，商品以实物为准

SN74CBTD3861DBR

10位FET总线开关，具备电平转换功能，支持TTL兼容输入

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74CBTD3861 具有电平转换功能的 5V、1:1 (SPST)、10 通道通用 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBTD3861DBR
商品编号: C1880246
商品封装: SSOP-24-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74CBTD3861为10位高速TTL兼容总线开关，开关导通态电阻低，端口连接时产生的传播延迟极小，芯片内部集成连接至VCC的二极管，可实现器件输入端5V信号到输出端3.3V信号的电平转换；该器件为单10位开关结构，带有一个输出使能输入端，输出使能为低电平时开关导通，A端口与B端口连通，输出使能为高电平时开关断开，两个端口之间呈高阻态，提供多种封装可选。

商品特性

两个端口之间开关导通电阻为5Ω
输入电平兼容TTL
具备10位高速总线开关功能
导通态电阻低，传播延迟极小
内置连接至VCC的二极管，支持电平转换
配置单个输出使能控制端
开关断开后端口间呈高阻态
最大电源电压范围为-0.5V~7V
最大输入电压范围为-0.5V~7V
连续通道电流最大值为128mA
存储温度范围为-65℃~150℃
不同封装热阻抗参数：DB封装63℃/W，DBQ封装61℃/W，DGV封装86℃/W，DW封装46℃/W，PW封装88℃/W
未使用的控制输入端需接VCC或GND以保证器件正常工作

应用领域

电平转换领域应用

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	-
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.35ns
	静态电流(Iq)	1.5mA
	功能特性	电平转换；输出使能高阻
