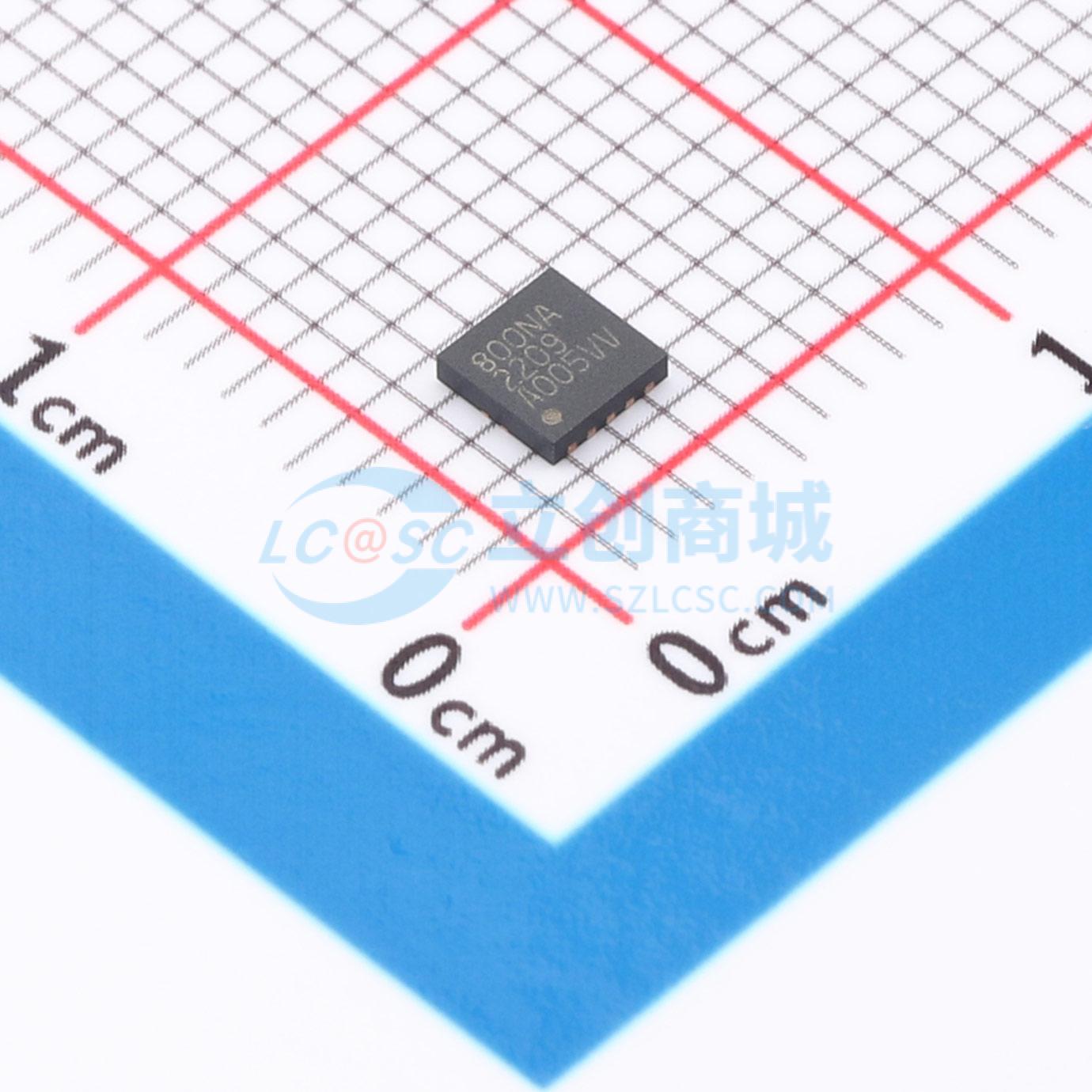

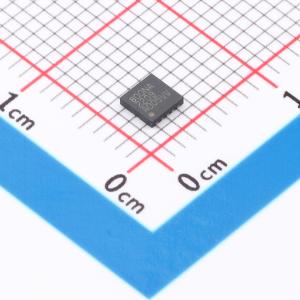

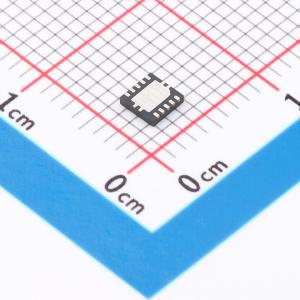

温馨提醒：图片仅供参考，商品以实物为准
TCKE800NA,RF
TCKE800NA,RF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCKE8xx系列是18V高输入电压的单输入单输出eFuse集成电路。它可用作可重复使用的保险丝，具备多种保护功能，如通过外部电阻实现可调过流限制、短路保护、过压钳位、通过外部电容实现可调压摆率控制、欠压保护、热关断以及通过外部MOSFET控制电路实现反向电流阻断。导通电阻仅为28mΩ（典型值），高输出电流可达5.0A，宽输入电压工作特性使该系列非常适合用于电源管理应用，如硬盘驱动器的电源电路和电池充电应用。该系列采用0.4mm间距的小型封装WSON10B（3.0mm×3.0mm，厚度：0.7mm（典型值））。因此，该系列非常适合各种需要高密度焊接的应用，如便携式电子产品。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCKE800NA,RF
- 商品编号
- C1880272
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
参数完善中
商品概述
TCKE8xx系列是18V高输入电压的单输入单输出eFuse集成电路。它可用作可重复使用的保险丝，具备多种保护功能，如通过外部电阻实现可调过流限制、短路保护、过压钳位、通过外部电容实现可调压摆率控制、欠压保护、热关断以及通过外部MOSFET控制电路实现反向电流阻断。 导通电阻仅为28mΩ（典型值），高输出电流可达5.0A，宽输入电压工作特性使该系列非常适合用于电源管理应用，如硬盘驱动器的电源电路和电池充电应用。 该系列采用0.4mm间距的小型封装WSON10B（3.0mm×3.0mm，厚度：0.7mm（典型值））。因此，该系列非常适合各种需要高密度焊接的应用，如便携式电子产品。
商品特性
- 高输入电压：VIN最大值 = 18.0V
- 高输出电流：IOUT（直流） = 5.0A
- 低导通电阻：RON = 28mΩ（典型值）
- 可调过流限制：最高可达5.0A
- 固定过压钳位 5V电源轨TCKE805：VOVC = 6.04V（典型值） 12V电源轨TCKE812：VOVC = 15.1V（典型值） TCKE800：无过压钳位
- 通过外部电容实现可编程压摆率控制，以降低浪涌电流
- 通过外部电阻实现可编程欠压锁定
- 内置MOSFET驱动器支持反向电流阻断
- 热关断
- 自动放电
- 小型封装：WSON10B（3.0mm×3.0mm，厚度：0.7mm（典型值））
- 通过IEC62368 - 1认证
应用领域
- 电源管理应用，如硬盘驱动器的电源电路和电池充电应用
- 需要高密度焊接的便携式电子产品
