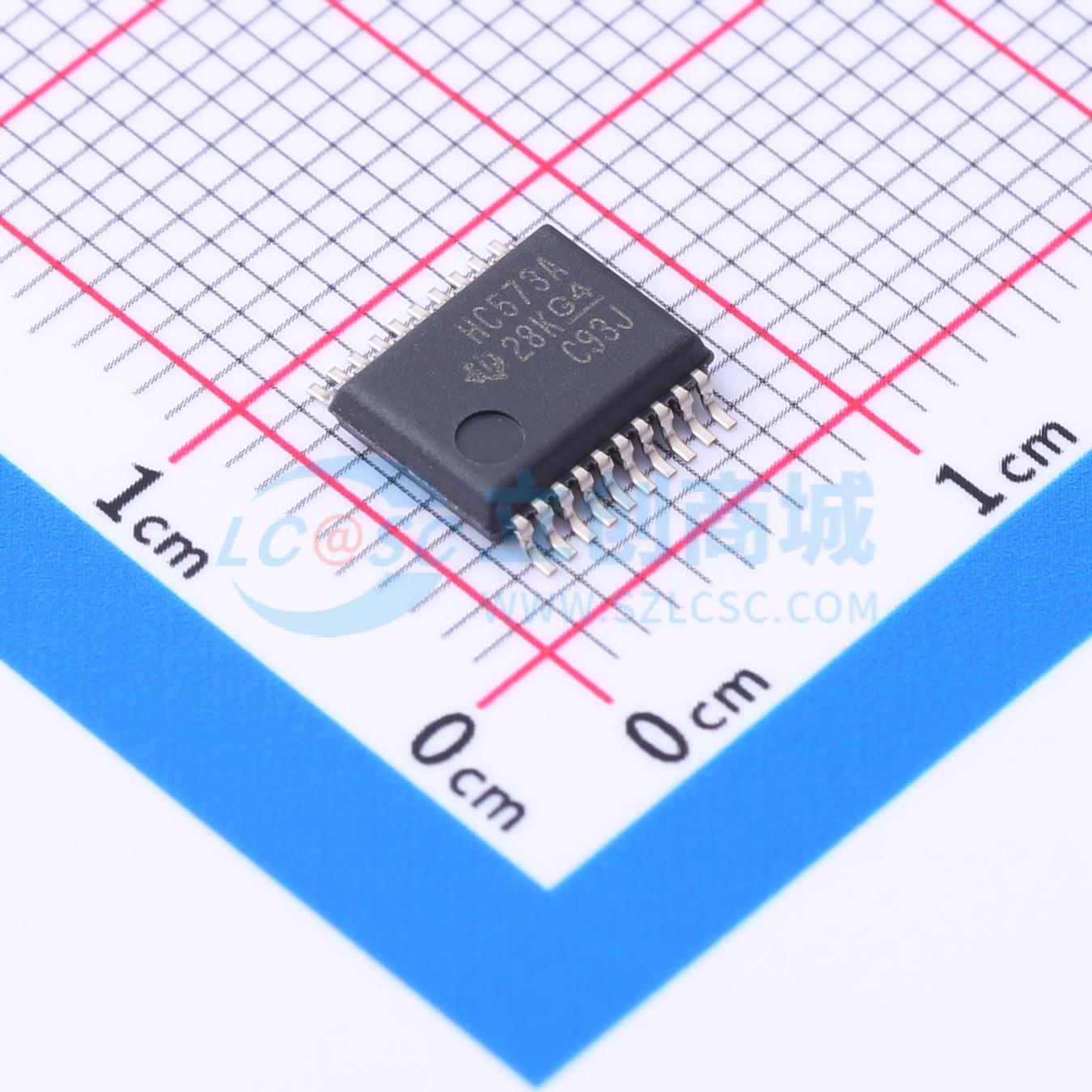

SN74HC573ADBR

三态输出D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC573A 具有三态输出的八路透明 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: SN74HC573ADBR
商品编号: C1880234
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

SNx4HC573A 器件是八路透明 D 类锁存器，具有专门设计用于驱动高容性或较低阻抗负载的三态输出。缓冲输出使能 (OE) 输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出既不对总线施加大量负载，也不显著驱动总线。高阻抗状态和增加的驱动在没有接口或上拉元件的情况下提供了驱动总线的能力。

商品特性

2V 至 6V 的宽工作电压范围
高电流三态输出直接驱动总线或驱动多达 15 个 LSTTL 负载
低功耗：最大 80μA ICC
tpd 典型值 = 21 ns
±6 mA 输出驱动（电压为 5V 时）
低输入电流：1 μA（最大值）
总线结构引脚分配

应用领域

缓冲寄存器
双向总线驱动器
工作寄存器

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2V~6V
	通道数	8
	拉电流(IOH)	7.8mA
	灌电流(IOL)	7.8mA

	属性	参数值
	传播延迟(tpd)	23ns
	系列	74HC
	工作温度	-40℃~+85℃
	建立时间	10ns
	保持时间	5ns
	静态电流(Iq)	80uA
