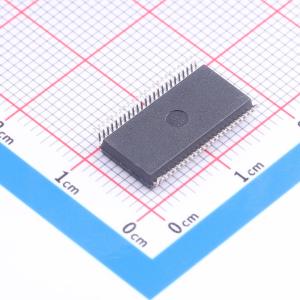

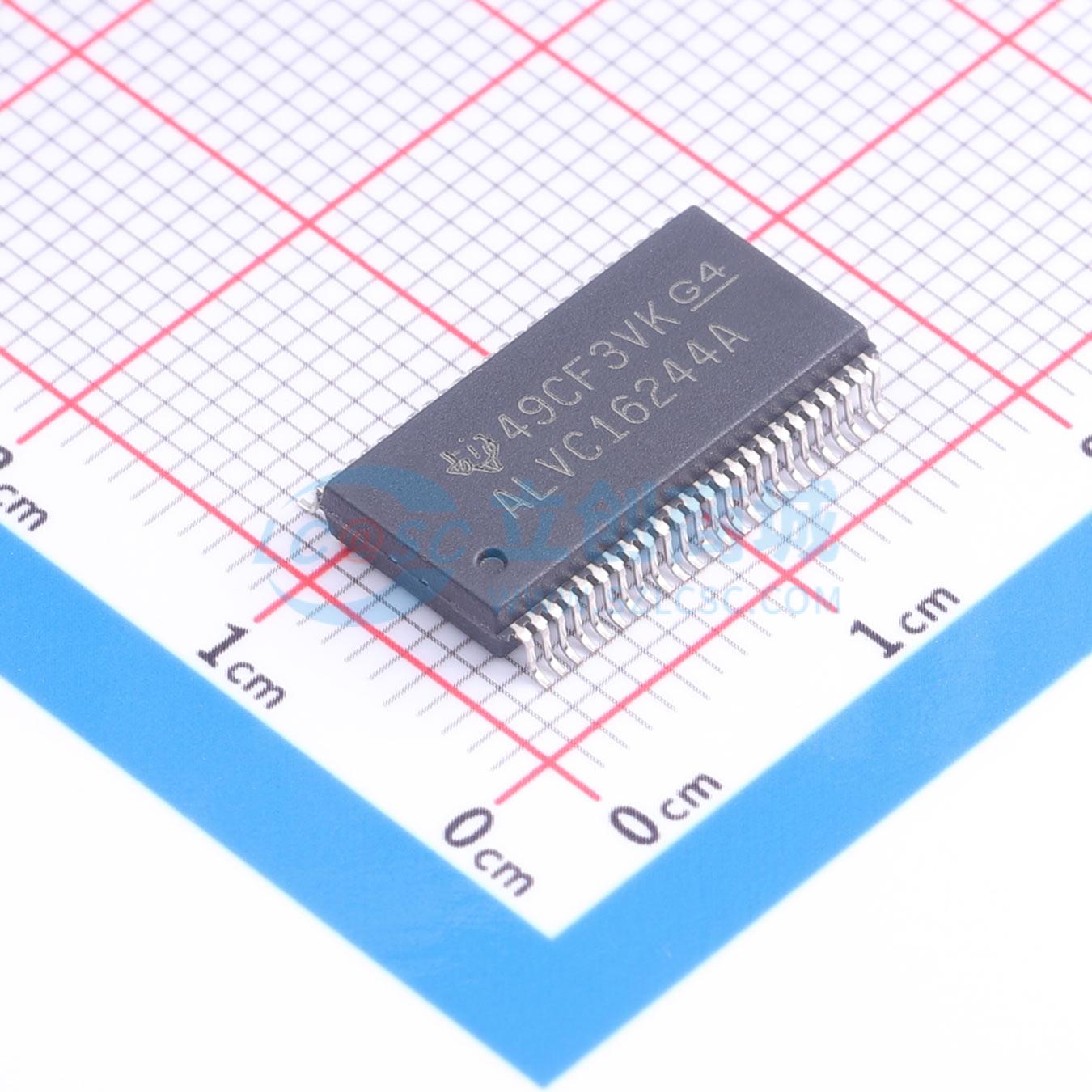

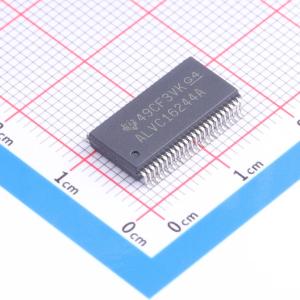

SN74ALVC16244ADLR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVC16244A 具有三态输出的 16 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ALVC16244ADLR
商品编号: C1879784
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 1.13克(g)

商品参数

商品概述

该器件是一款16位缓冲器/驱动器，设计工作电压范围为1.65V至3.6V Vcc，可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供原态输出和对称的低电平有效输出使能输入。为在上电或掉电期间保持高阻态，输出使能端应通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌电流能力决定，器件所有未使用的输入端必须接至Vcc或地，以保证器件正常工作。

商品特性

属于Widebus系列产品
工作电压范围1.65V~3.6V
3.3V条件下最大传播延迟tpd为3ns
3.3V条件下输出驱动能力为±24mA
闩锁性能超过250mA，符合JESD 17标准
静电放电防护性能符合JESD 22标准
人体模型静电防护等级2000V
机器模型静电防护等级200V
带电器件模型静电防护等级1000V

应用领域

用于提升三态存储器地址驱动器的性能和密度
用于时钟驱动器
用于面向总线的接收器和发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	-

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ALVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	1ns@3.3V,50pF
	功能特性	输出使能
