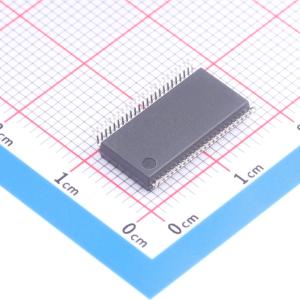

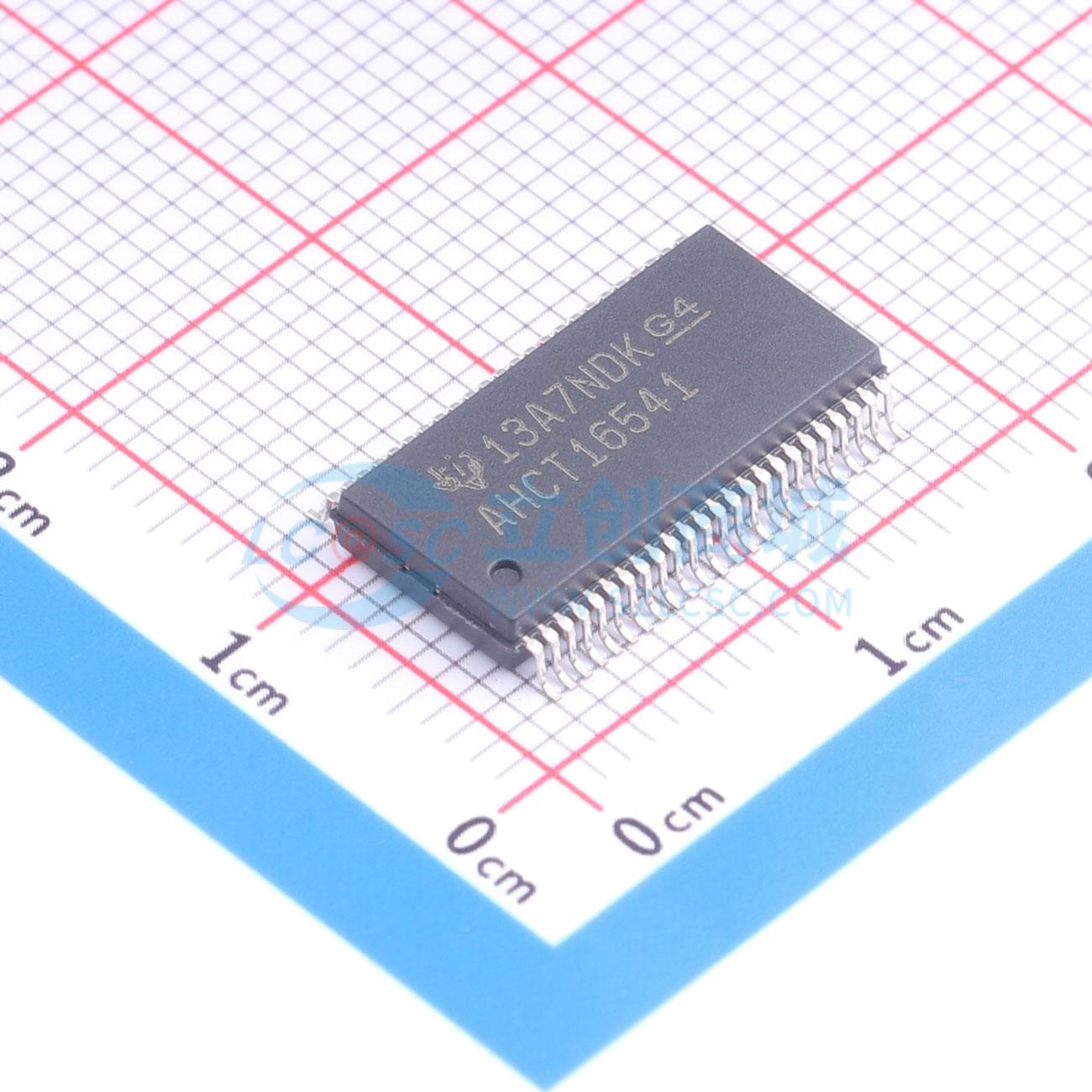

温馨提醒：图片仅供参考，商品以实物为准

SN74AHCT16541DLR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT16541 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT16541DLR
商品编号: C1879788
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 1.13克(g)

商品参数

商品概述

AHCT16541器件是同相16位缓冲器，由两个带独立输出使能信号的8位单元组成。对于任意一个8位缓冲单元，两个输出使能输入（1OE1和1OE2或2OE1和2OE2）必须都为低电平，对应的Y输出才会激活。如果任意一个输出使能输入为高电平，该8位缓冲单元的输出处于高阻态。为了在上电或掉电期间确保高阻态，OE应通过上拉电阻接至VCC；电阻的最小值由驱动器的灌电流能力决定。SN74AHCT16541的工作温度范围为-40℃ 至 85℃。

商品特性

属于德州仪器Widebus™家族产品
采用EPIC™（增强性能注入CMOS）工艺
输入与TTL电平兼容
分散布局的VCC和GND引脚可减小高速开关噪声
直通架构优化PCB布线
闩锁性能超过250 mA，符合JESD 17标准
提供多种封装选项，包括塑料缩微小外形（DL）、薄型缩微小外形（DGG）、薄型超小外形（DGV）封装，以及采用25密尔中心间距的380密尔细间距陶瓷扁平（WD）封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	-

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	9.5ns@5V,50pF
	功能特性	输出使能
