温馨提醒：图片仅供参考，商品以实物为准

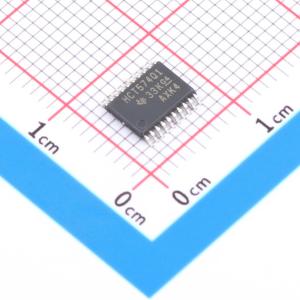

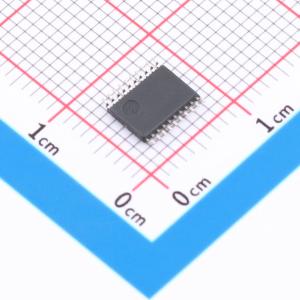

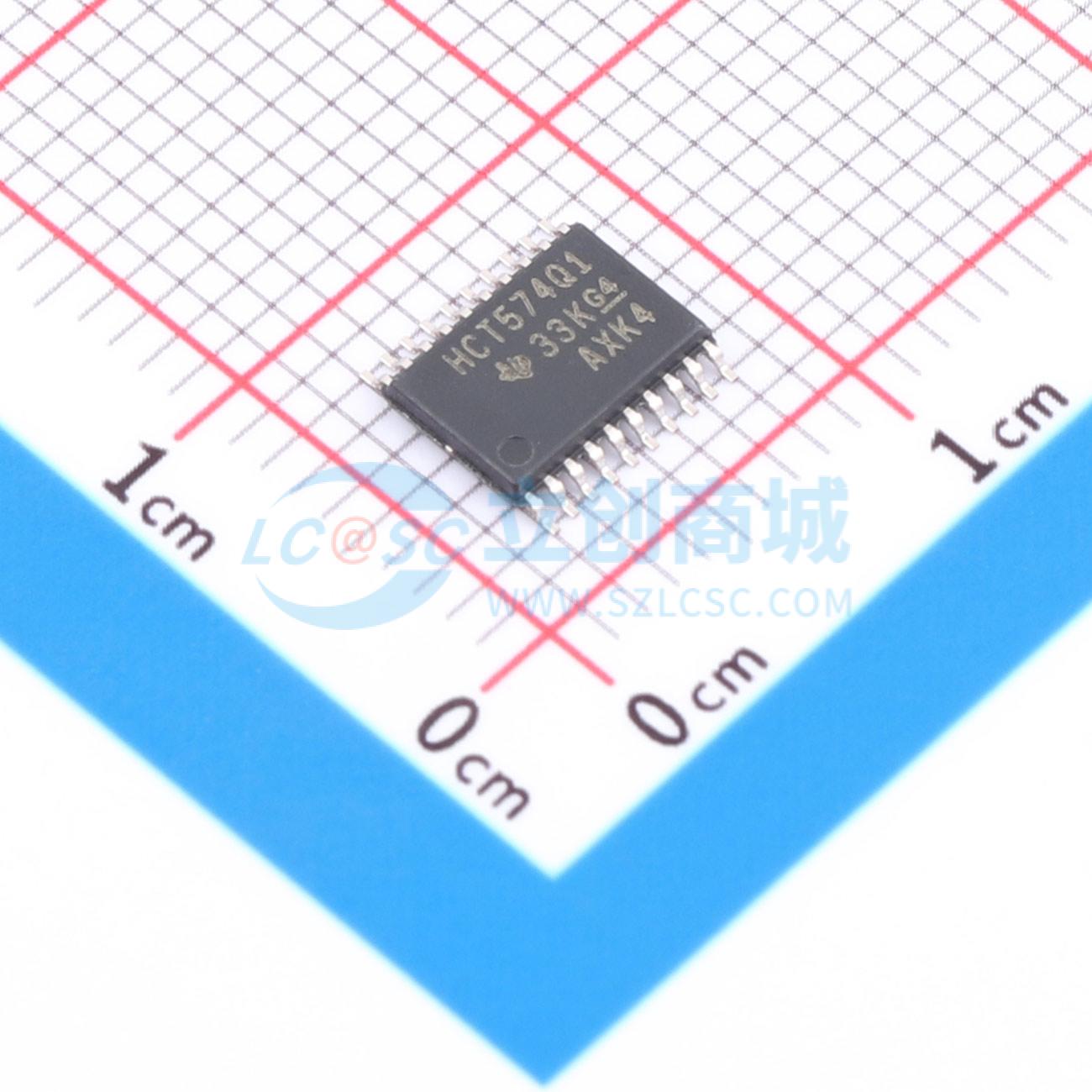

CD74HCT574QPWRG4Q1
高速CMOS逻辑八进制D型触发器，3态，正边沿触发
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT574-Q1 具有三态输出的汽车类高速 CMOS 逻辑八路上升沿 D 级触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT574QPWRG4Q1
- 商品编号
- C1879813
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 33ns@4.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 12ns | |
| 保持时间 | 5ns |
商品概述
CD74HCT574 是一款带有三态输出、具备驱动15个LSTTL负载能力的八D型触发器。八个边沿触发触发器在时钟(CP)从低到高跳变时将数据存入寄存器。输出使能(OE)控制三态输出，且独立于寄存器操作。当OE为高电平时，输出处于高阻态。与LSTTL逻辑IC相比可显著降低功耗。
商品特性
- 符合汽车应用要求
- 带缓冲输入
- 共用三态输出使能控制
- 三态输出
- 具备总线驱动能力
- 工作温度范围内满足扇出要求
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 平衡的传输延迟和转换时间
- VCC工作电压范围为 4.5 V 至 5.5 V
- 直接兼容LSTTL输入逻辑
- 兼容CMOS输入
