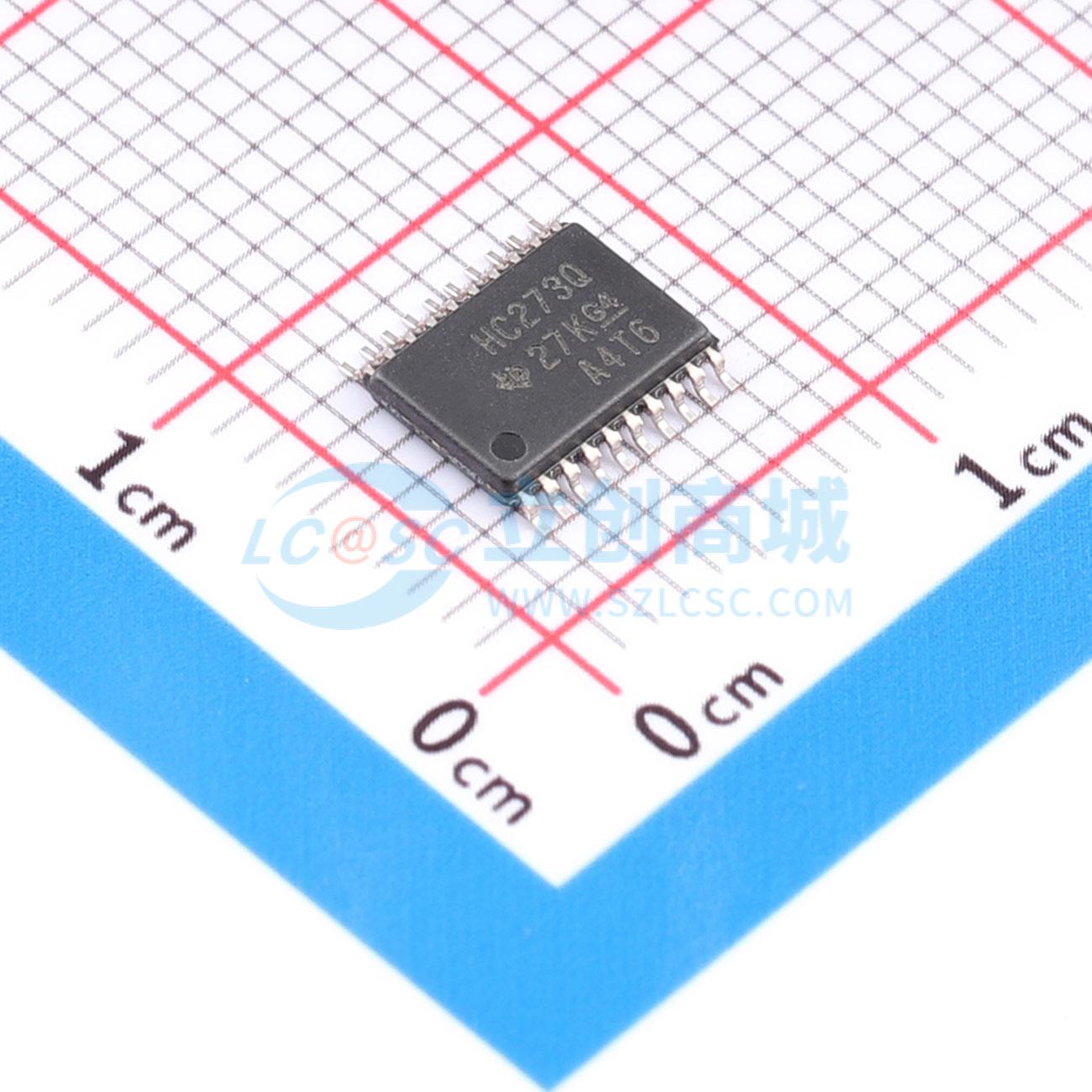

温馨提醒：图片仅供参考，商品以实物为准
SN74HC273QPWRG4Q1
八进制D型触发器，带清零功能
- 描述
- SN74HC273-Q1 具有清零功能的汽车类八路 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC273QPWRG4Q1
- 商品编号
- C1879825
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 1.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 27ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 17ns | |
| 保持时间 | 0ns |
商品概述
该电路是一款带有直接清零（CLR）输入的上升沿触发D型触发器。满足建立时间要求的数据（D）输入端信息，会在时钟（CLK）脉冲的上升沿传输到Q输出端。
商品特性
- 符合汽车应用要求
- 工作电压范围为 2 V 至 6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大Icc为160 μA
- 典型tpd为13 ns
- 在 5 V 下输出驱动电流为±4 mA
- 最大输入电流为 1 μA
- 包含8个带单轨输出的触发器
- 每个触发器都有独立的数据输入端
- 带有直接清零输入端
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
