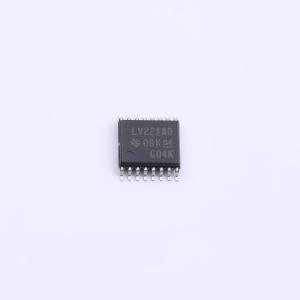

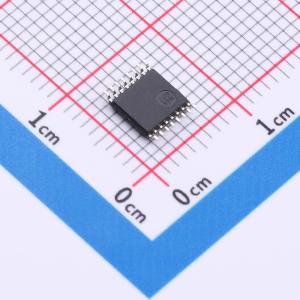

SN74LV221AQPWRQ1

SN74LV221A 是一款双单稳态多谐振荡器，支持 2 V 至 5.5 V VCC 工作电压。每个多谐振荡器具有一个负跳变触发输入（A）和一个正跳变触发输入（B），任意一个输入均可用作禁止输入。这款边沿触发多谐振荡器可通过三种方式控制输出脉冲宽度:第一种方式是 A 输入为低电平，B 输入变高；第二种方式是 B 输入为高电平，A 输入变低；第三种方式是 A 输入为低，B 输入为高，清零（CLR）输入变高。输出脉冲宽度可通过选择外部电阻和电容值进行编程。外部定时电容必须连接在 Cext 和 Rext/Cext 之间（正极接 Rext/Cext），外部电阻连接在 Rext/Cext 和 VCC 之间。若要获得可变脉冲宽度，可在 Rext/Cext 和 VCC 之间连接一个外部可变电阻。输出脉冲宽度也可通过将 CLR 拉低来减小。脉冲触发发生在特定电压电平，与输入脉冲的跳变时间无直接关系。A非、B 和 CLR 输入带有施密特触发器，具备足够的迟滞，可处理慢速输入跳变，实现输出无抖动触发。一旦触发，输出与 A非 和 B 输入的后续跳变无关，仅取决于定时元件，或者输出脉冲可通过优先清零终止。输入脉冲相对于输出脉冲可以是任意宽度。输出脉冲宽度可通过选择合适的定时元件改变。输出上升和下降时间与 TTL 兼容，且与脉冲宽度无关。对于给定的外部定时元件，器件之间输出脉冲宽度的差异通常小于 ±0.5%。上电过程中，Q 输出处于低电平，Q非 输出处于高电平，输出无毛刺，无需施加复位脉冲。该器件针对使用 Ioff 的部分掉电应用进行了完整规范。Ioff 电路禁用输出，可防止器件掉电时产生破坏性回流电流。

• 符合汽车应用资格
• 支持 2 V 至 5.5 V VCC 工作
• 支持所有端口混合模式电压操作
• A非、B 和 CLR 输入带有施密特触发电路，可处理慢速输入跳变速率
• 优先清零可终止输出脉冲
• 输出无毛刺上电复位
• Ioff 支持部分掉电模式操作

• 汽车应用
