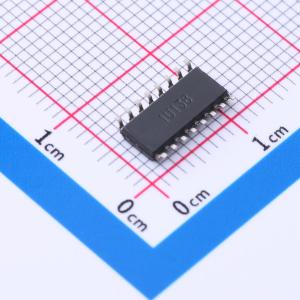

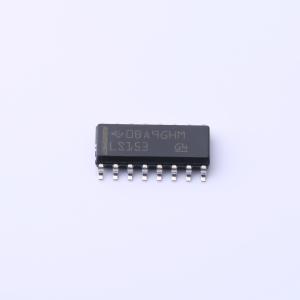

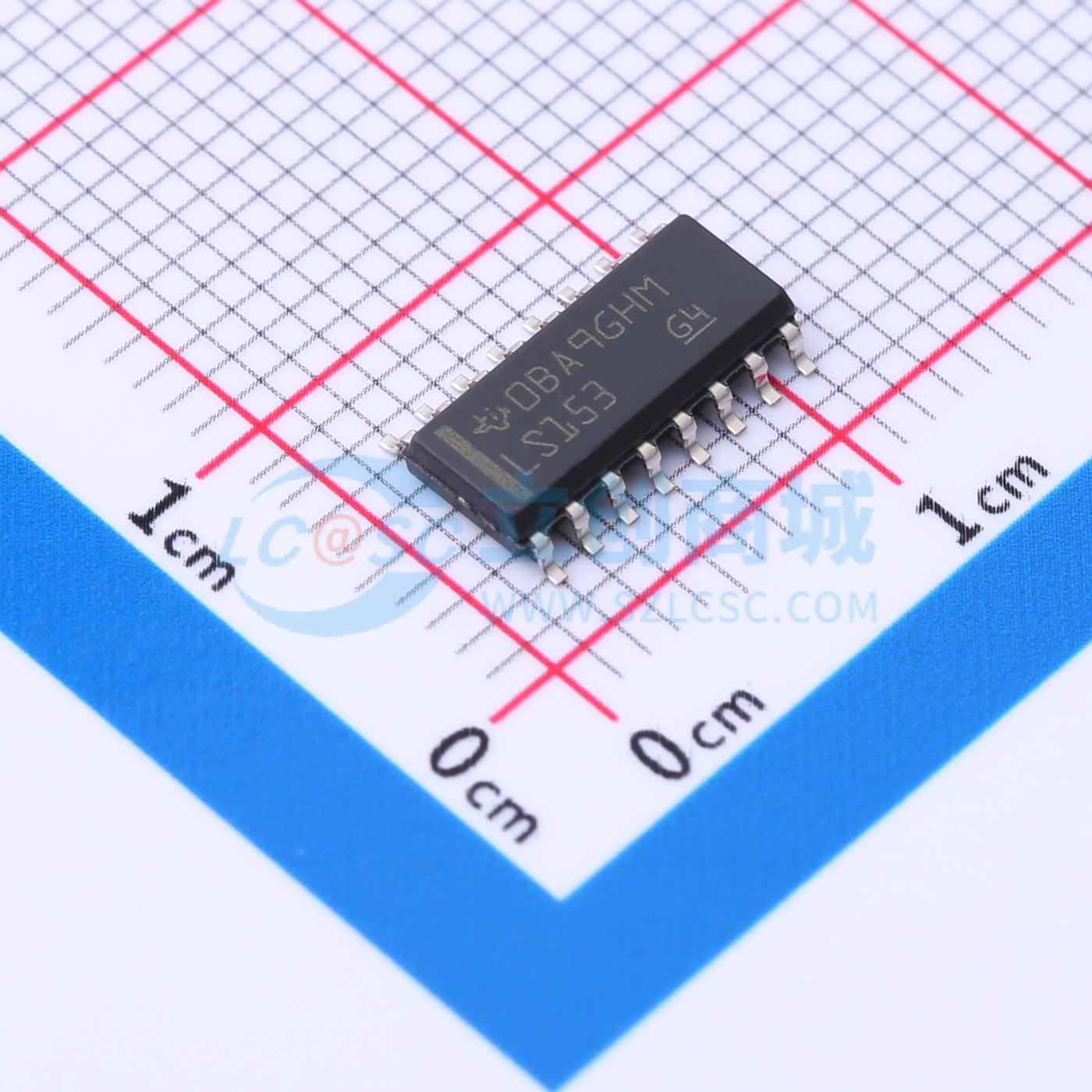

SN74LS153DR
双4线至1线数据选择器/多路复用器，可实现多路复用和并行到串行转换，与大多数TTL电路兼容
- 描述
- SN74LS153 双通道 4 线到 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS153DR
- 商品编号
- C1879872
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.75V~5.25V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 26ns@5V,15pF | |
| 静态电流(Iq) | - | |
| 功能特性 | - | |
| 系列 | 74LS |
商品概述
这是一款单片数据选择器多路复用器，芯片内置反相器和驱动器，可向与或门提供完整互补的片上二进制解码数据选择，两个四线部分各配有单独选通输入，包含多种型号，采用多种封装形式
商品特性
- 可实现N线到1线的多路复用
- 可执行并行到串行转换
- 提供选通使能线，支持级联扩展，可实现N线到n线复用
- 输出为高扇出、低阻抗图腾柱输出
- 与大多数TTL电路完全兼容
- 选择输入A和B为两个部分共用，逻辑定义：H为高电平，L为低电平，X为任意电平
- 电源电压VCC最大额定值为7V
- 153、S153型号输入电压最大额定值为5.5V，LS153型号输入电压最大额定值为7V
- 工作自由空气温度范围：SN54系列为-55℃~125℃，SN74系列为0℃~70℃
- 存储温度范围为-65℃~150℃
- 典型参数测试条件为VCC=5V，TA=25℃
- 使用要求：同一时间最多只能有一个输出短路，部分型号短路持续时间不得超过1秒
