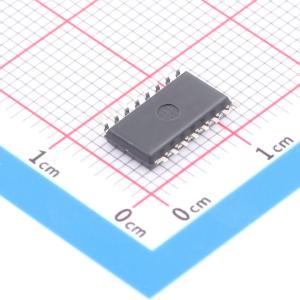

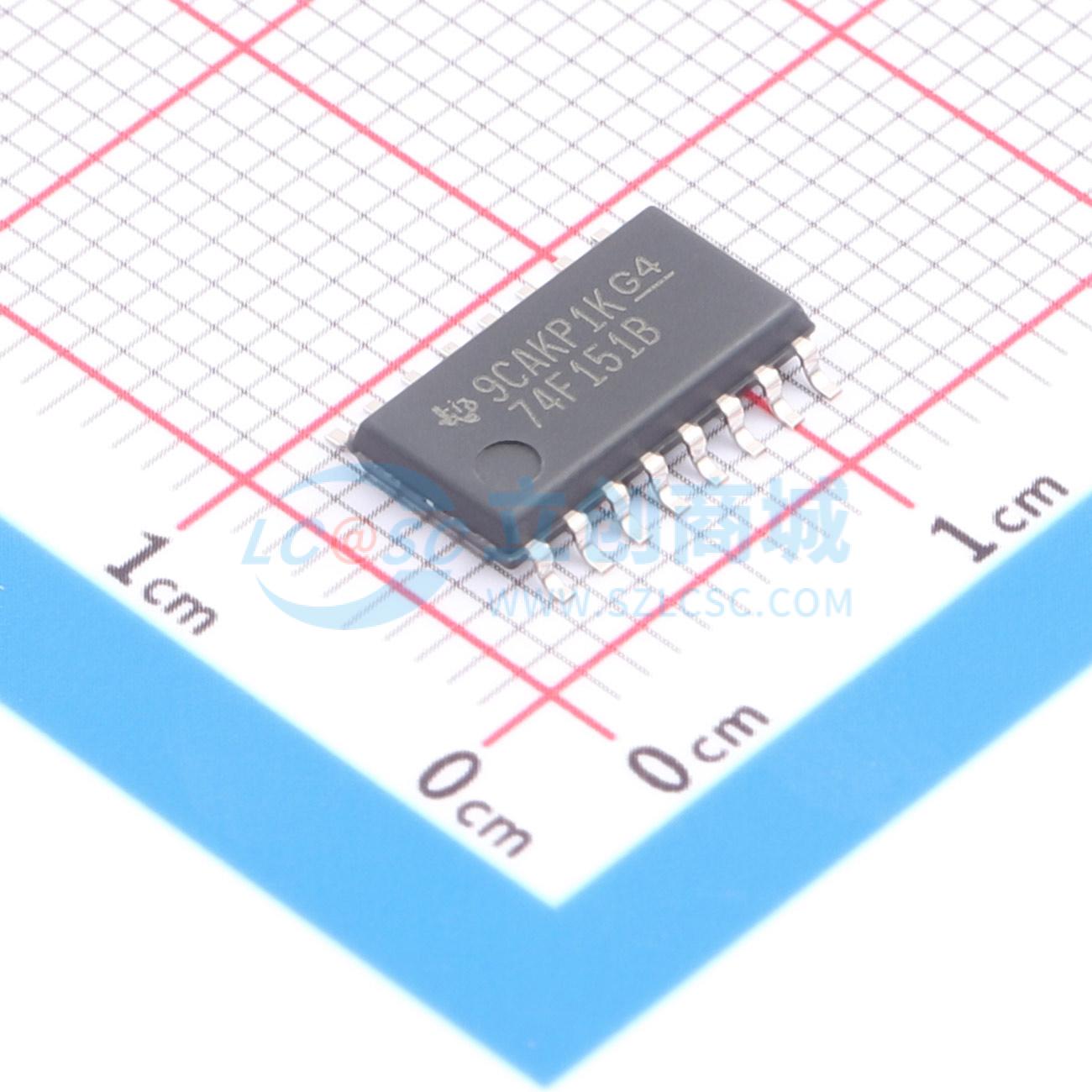

温馨提醒：图片仅供参考，商品以实物为准
SN74F151BNSR
8选1数据选择器/多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74F151B 8 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F151BNSR
- 商品编号
- C1879882
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.508333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 8/1 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1mA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 5.2ns@5V,50pF | |
| 静态电流(Iq) | - | |
| 功能特性 | - | |
| 系列 | 74F |
商品概述
该器件是8线转1线多路复用器，可作为布尔函数发生器、并行-串行转换器、数据源选择器。这些单片数据选择器/多路复用器提供完整的二进制解码，可选择八个数据源中的一个。选通(G非)输入必须处于低逻辑电平才能启用数据选择/多路复用功能。选通端为高电平时，会迫使W输出为高，Y输出为低。封装选项包括塑料小外形封装、陶瓷芯片载体以及标准塑料和陶瓷300-mil DIP封装。SN74F151B的工作温度范围为0℃至70℃。
