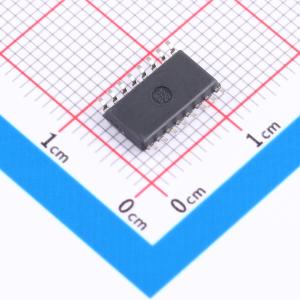

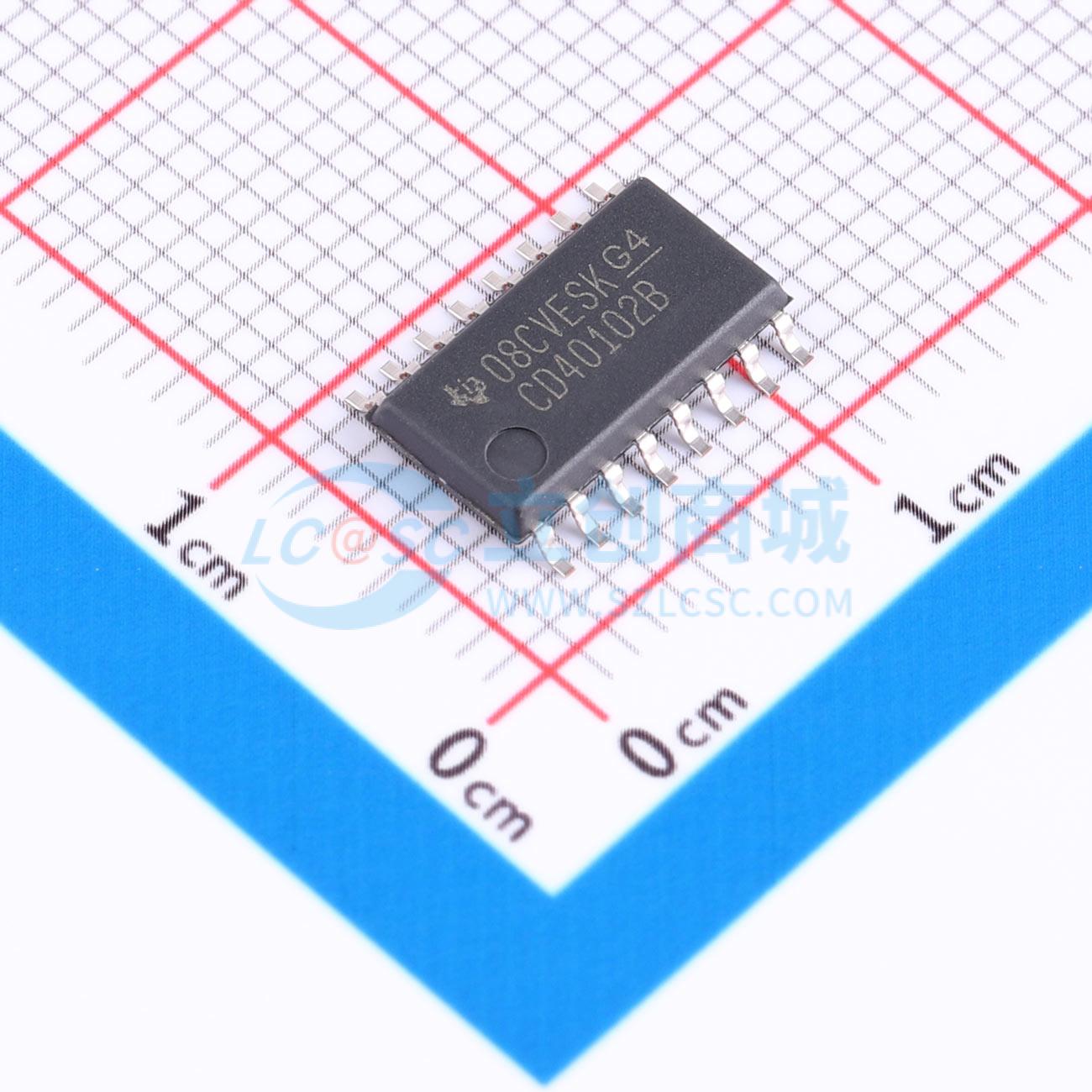

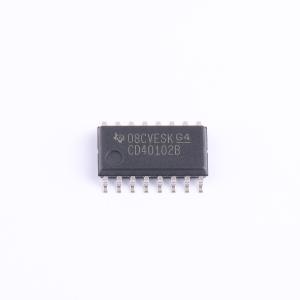

CD40102BNSR实物图
  • CD40102BNSR商品缩略图
  • CD40102BNSR商品缩略图
  • CD40102BNSR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD40102BNSR

CMOS 8 级可预置同步递减计数器,具备同步或异步预置功能,可级联,有高压类型

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD40102B CMOS 8 级可预置 2 位十进制 BCD 同步递减计数器
品牌名称
TI(德州仪器)
商品型号
CD40102BNSR
商品编号
C1879802
商品封装
SO-16​
包装方式
编带
商品毛重
0.62克(g)

商品参数

属性参数值
商品目录计数器/分频器
逻辑类型10分频
分辨率(位)8
系列CD4000
计时方向向下计数器
工作电压3V~18V
元件数2
触发沿上升沿
属性参数值
复位方式异步
计时方式同步
计数速率2.4MHz
传播延迟(tpd)95ns@15V,50pF
耗散功率(Pd)500mW
工作温度-55℃~+125℃
功能特性复位功能;异步并行加载;级联计数器;同步计数

商品概述

CD40102B和CD40103B是额定20V的高压型CMOS 8级可预置同步递减计数器,其中CD40102B为双十进制BCD型,CD40103B为8位二进制型。该系列器件由一个8级同步递减计数器构成,带有一个单输出,当内部计数为零时输出激活。CD40102B配置为两个级联的4位BCD计数器,CD40103B包含一个单8位二进制计数器。每个型号都带有控制输入,用于启用或禁用时钟、将计数器清零至最大计数、以及对计数器进行同步预置或异步预置。所有控制输入和CARRY-OUT/ZERO-Detect输出均为低电平有效逻辑。正常工作时,每个时钟正跳变沿计数器减一计数。当进位输入/计数器使能(CI/CE)输入为高电平时,禁止计数。当CI/CE输入为低电平且计数达到零时,进位输出/零检测(CO/ZD)输出变低,并保持低电平一个完整时钟周期。当同步预置使能(SPE)输入为低电平时,无论CI/CE输入状态如何,下一个时钟正跳变沿都会将JAM输入的数据打入计数器。当异步预置使能(APE)输入为低电平时,无论SPE、CI/CE或时钟输入的状态如何,都会将JAM输入的数据异步强制写入计数器。JAM输入J0-J7对于CD40102B代表两个4位BCD字,对于CD40103B代表单个8位二进制字。当清零(CLR)输入为低电平时,无论任何其他输入的状态如何,计数器都会异步清零至其最大计数(CD40102B为9910,CD40103B为25510),控制输入之间的优先级关系在真值表中给出。如果零计数时除CI/CE以外的所有控制输入均为高电平,计数器将跳至最大计数,得到长度为100或256个时钟脉冲的计数序列。这会使CO/ZD输出变低,从而在每个后续时钟脉冲启用时钟。CD40102B和CD40103B可使用CI/CE输入和CO/ZD输出进行级联,支持同步模式或纹波模式。CD40102B和CD40103B提供多种封装:16引脚双列直插塑料封装(后缀E)、16引脚小外形封装(后缀NSR)、16引脚薄型收缩小外形封装(后缀PW和PWR);CD40103B还提供16引脚密封双列直插陶瓷封装(后缀F3A)。

商品特性

  • 支持同步预置或异步预置
  • 中速运行:VDD = 10V时典型时钟频率fCL为3.6 MHz
  • 可级联
  • 20V电压下100%静态电流测试
  • 全封装温度范围下,18V时最大输入电流为1μA;18V、25℃时最大输入电流为100nA
  • 全封装温度范围下满足噪声容限要求:VDD = 5V时为1V,VDD = 10V时为2V,VDD = 15V时为2.5V
  • 标准化、对称输出特性
  • 支持5V、10V、15V参数额定值
  • 满足JEDEC Tentative Standard No. 13B《Standard Specifications for Description of B' Series CMOS Devices》的所有要求

应用领域

  • N分频计数器
  • 可编程定时器
  • 中断定时器
  • 循环/程序计数器
