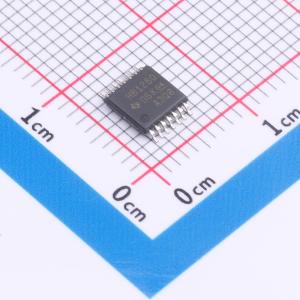

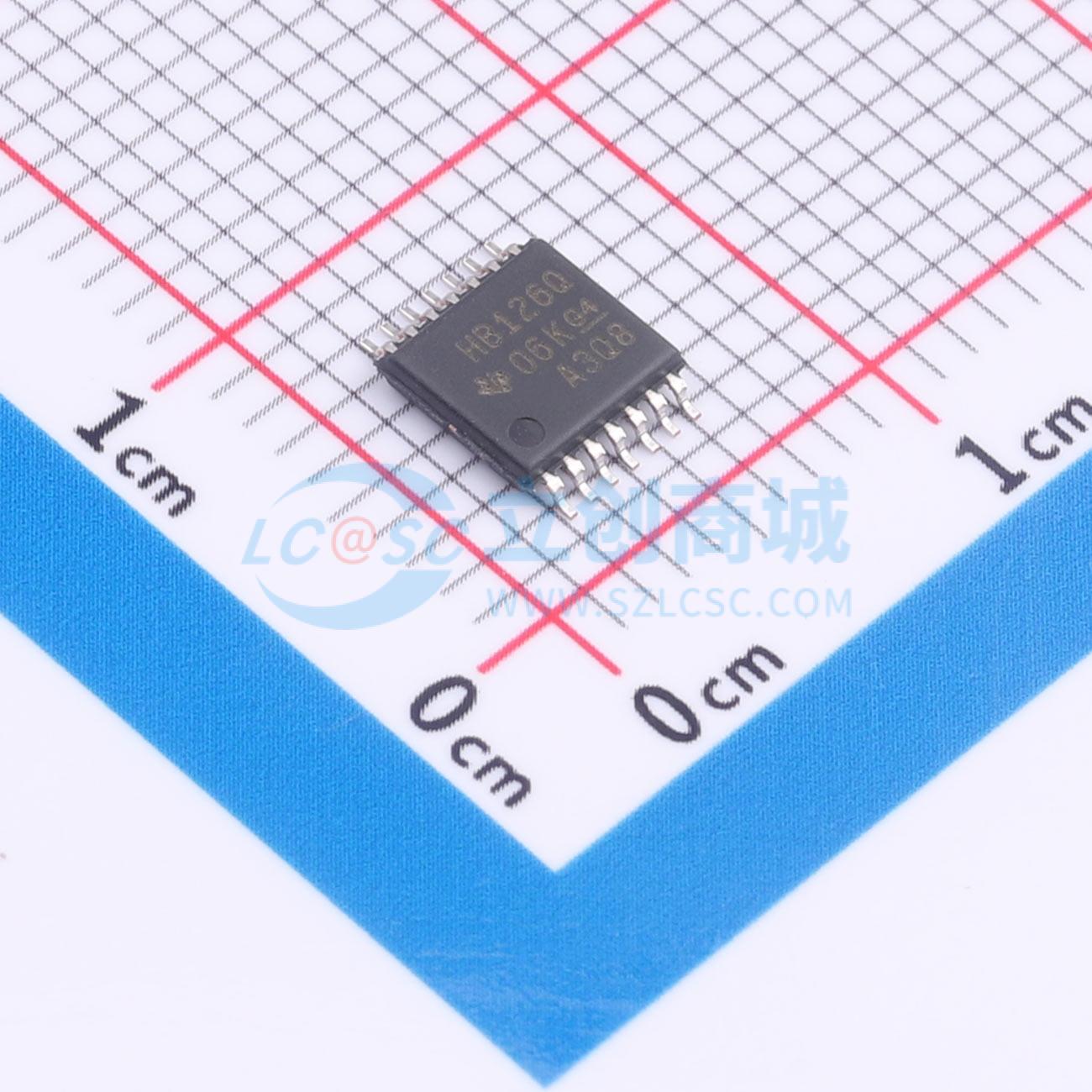

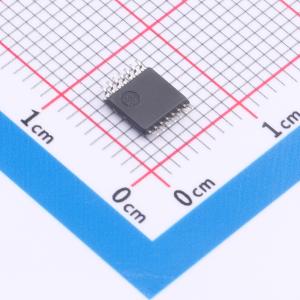

温馨提醒：图片仅供参考，商品以实物为准
CAHCT126QPWRG4Q1
带三态输出的四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT126-Q1 具有 TTL 兼容型 CMOS 输入和三态输出的汽车类 4 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CAHCT126QPWRG4Q1
- 商品编号
- C1879777
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHCT126是一款四路总线缓冲门，带有独立线路驱动器与三态输出。当对应的输出使能输入端为低电平时，输出禁用；当输出使能输入端为高电平时，对应门将A输入端的数据传输至Y输出端。为确保上电或掉电过程中保持高阻抗状态，输出使能端需通过下拉电阻接地，下拉电阻的最小值由驱动器的电流源能力决定。
商品特性
- 符合汽车应用要求
- 静电放电防护超过2000V，机器模型测试下防护超过200V，测试条件为电容200pF，电阻0Ω
- 输入兼容TTL电平
- 四路独立总线缓冲通道，各通道自带三态输出与独立输出使能控制
- 电源电压最大值范围为-0.5V~7V
- 输入电压最大值范围为-0.5V~7V
- 输出电压最大值范围为-0.5V~VCC+0.5V
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±25mA
- 流经VCC或GND的连续电流最大为±50mA
- D封装热阻为86℃/W，PW封装热阻为113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入端必须接VCC或GND，以保证器件正常工作
应用领域
- 汽车电子领域
- 数字总线缓冲驱动场景
