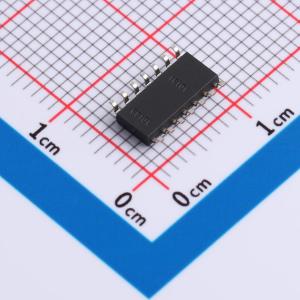

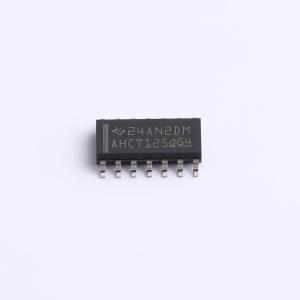

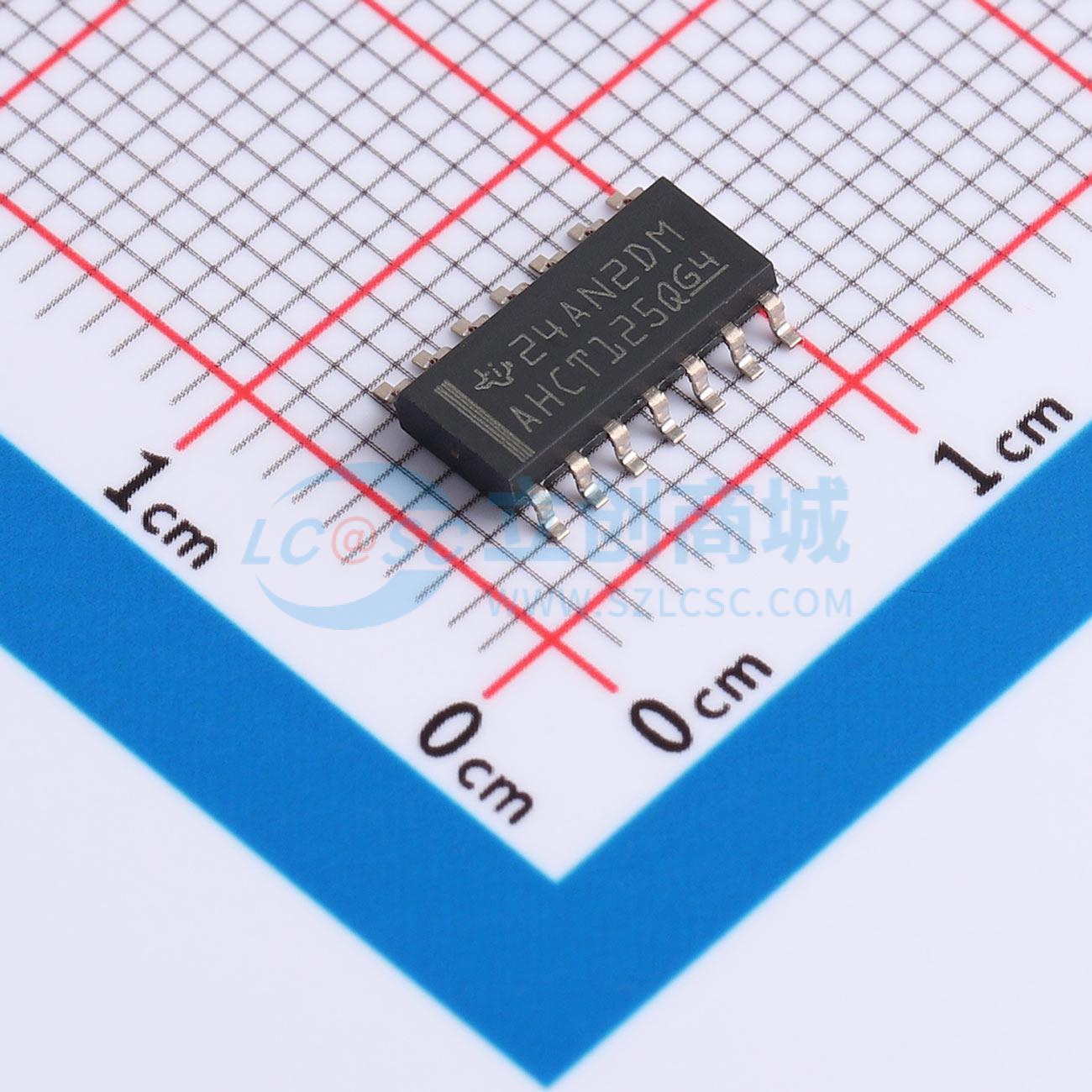

SN74AHCT125QDRG4Q1
带三态输出的四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT125-Q1 具有 TTL 兼容型 CMOS 输入和三态输出的汽车类 4 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT125QDRG4Q1
- 商品编号
- C1879774
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHCT125是一款四路总线缓冲门，带有独立线路驱动器与三态输出。当关联的输出使能（OE）输入为高电平时，每个输出都会被禁用。当OE为低电平时，对应门电路会将A输入的数据传输至Y输出。为确保上电或掉电过程中保持高阻态，OE应通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 符合汽车应用资质
- ESD防护超过MIL-STD-883标准3015方法要求的2000 V；使用机器模型（C = 200 pF，R = 0）测试，超过200 V
- 输入与TTL电压兼容
