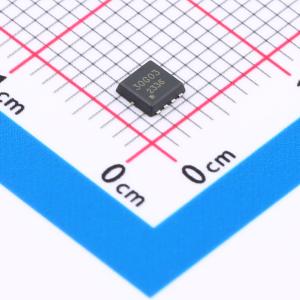

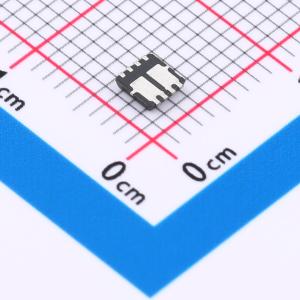

温馨提醒：图片仅供参考，商品以实物为准
TM30G03DF
N沟道+P沟道 30V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,30V,33A,9mΩ@10v,P沟道,-30V,-28A,19mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM30G03DF
- 商品编号
- C18186760
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.0796克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 9mΩ@10V；19mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V；50nC@10V | |
| 输入电容(Ciss) | 580pF；1.15nF | |
| 反向传输电容(Crss) | 92pF；135pF | |
| 工作温度 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 110pF；150pF |
商品概述
- 低导通电阻RDS(ON)-符合RoHS和无卤标准
商品特性
- VDS = 60V，ID = 50A
- 当VGS = 10V时，RDS(ON) = 14mΩ（典型值）
- 100%经过单脉冲雪崩耐量测试
- 100%经过栅极电阻测试
- 环保型
- 产品标识：50N06或018
- 封装：TO - 220F
应用领域
- 负载开关-脉冲宽度调制(PWM)
