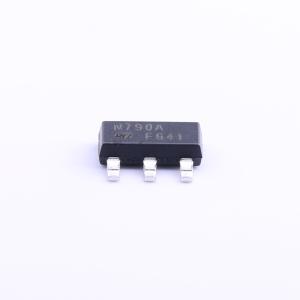

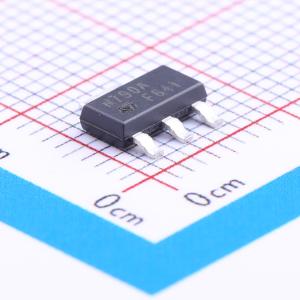

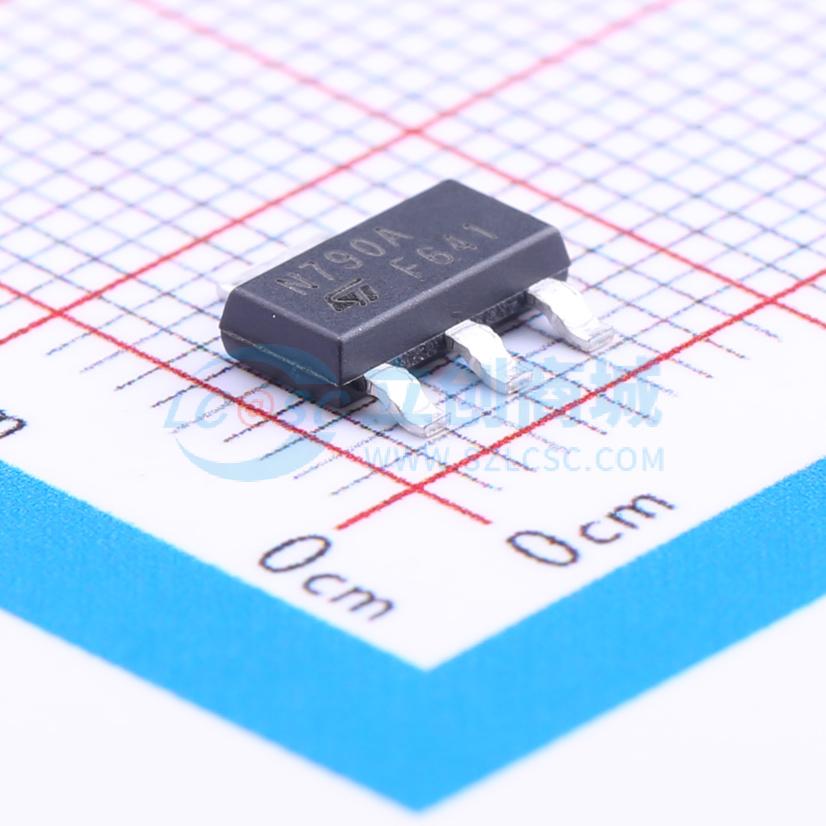

STN790A
PNP 电流:3A 电压:30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 中等电流高性能低压PNP晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STN790A
- 商品编号
- C181222
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 30V | |
| 耗散功率(Pd) | 1.6W | |
| 直流电流增益(hFE) | 100 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 100MHz | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 700mV | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个PNP |
商品概述
该器件采用低压PNP平面技术和“Base Island”布局制造。由此产生的晶体管具有高增益性能和极低的饱和电压。
商品特性
- 极低的集电极-发射极饱和电压
- 直流电流增益h_FE >100
- 3A连续集电极电流
- 40V击穿电压V(BR)CER
- SOT-223塑料封装，适用于卷带包装的表面贴装电路
应用领域
- 便携式设备中的电源管理
- 偏置电源电路中的电压调节
- 电池充电器应用中的开关稳压器
- 重载驱动器
