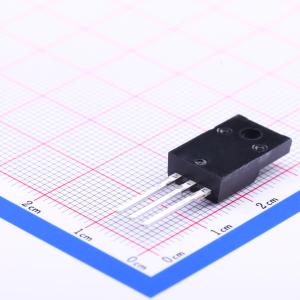

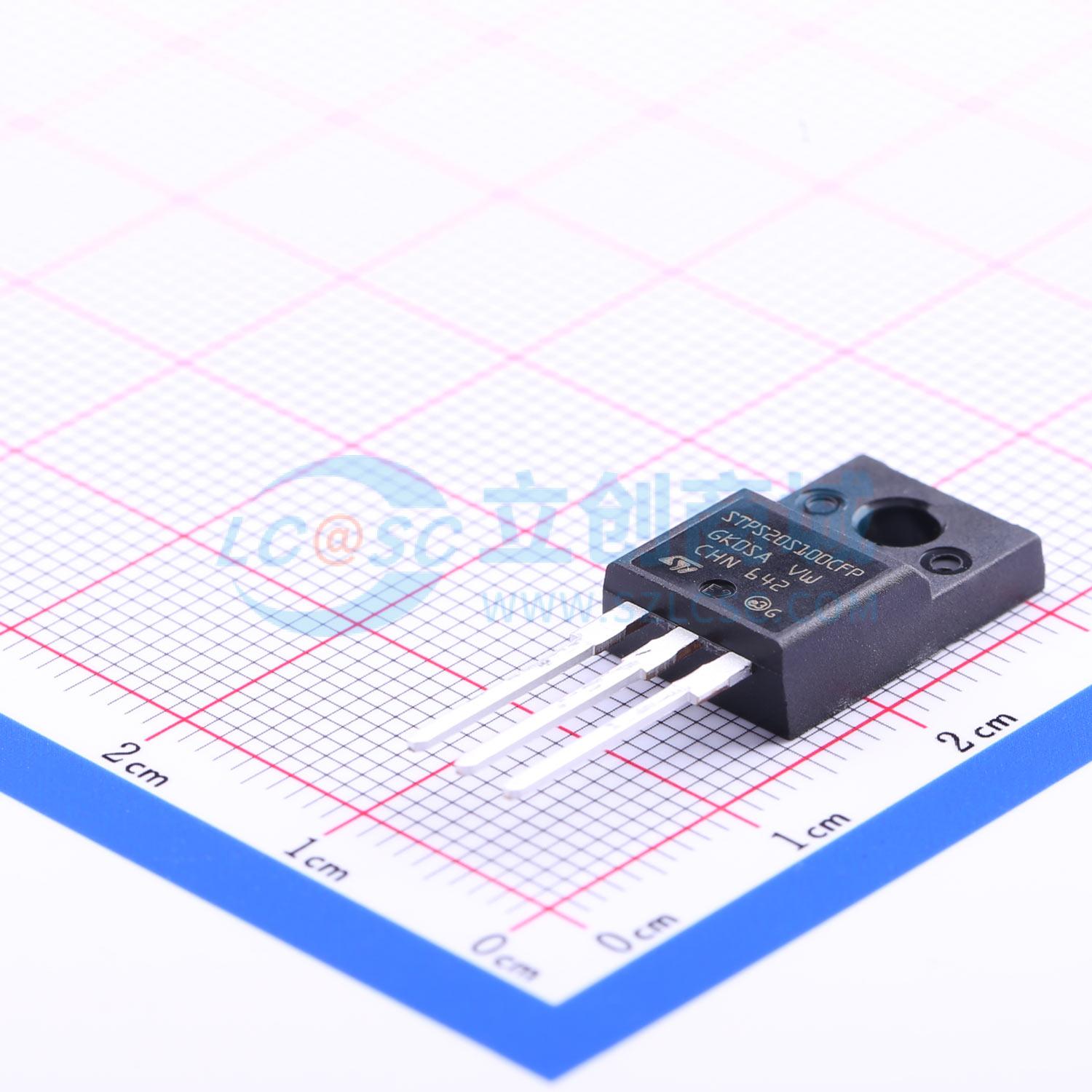

STPS20S100CFP

肖特基势垒整流器，设计用于高频微型开关模式电源，如适配器和板载DC/DC转换器。器件封装为TO-220AB、I²PAK和TO-220FPAB。环氧树脂符合UL94 V0标准。冷却方式为传导（C）。推荐扭矩值为0.4至0.6牛·米。

• 高结温能力，适用于密闭环境中的转换器
• 高温下低漏电流
• 由于肖特基势垒，静态和动态损耗低
• 雪崩规格
• 避免单个散热器上二极管热失控的条件：dPtot/dTj < 1/Rth(j-a)
• 当同时使用二极管1和2时，二极管1的结温变化：ΔTj(diode1)=P(diode1)×Rth(j-c)(per diode)+P(diode2)×Rth(c)
• 传导损耗评估公式：P=0.62×IF(AV)+0.009IF²(RMS)
• 脉冲测试条件1：tp=5ms，δ<2%
• 脉冲测试条件2：tp=380μs，δ<2%

• 高频微型开关模式电源（如适配器）
• 板载DC/DC转换器
