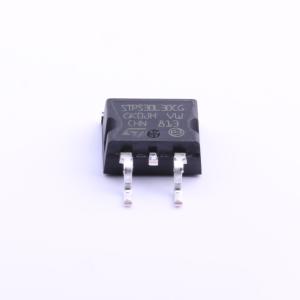

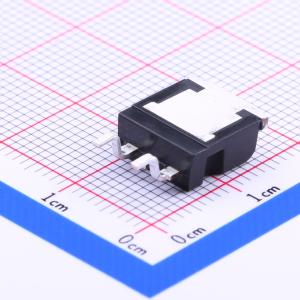

温馨提醒：图片仅供参考，商品以实物为准
STPS30L30CG-TR
电压:30V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30 V、30 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30L30CG-TR
- 商品编号
- C178264
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 460mV@15A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 1.5mA@30V | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
这款双中心抽头肖特基整流器适用于开关模式电源和高频DC-DC转换器，采用TO-220AB、D2PAK和I2PAK封装。计算导通损耗可使用公式P=0.24×I_F(AV)+0.009×I_F²(RMS)。
商品特性
- 导通损耗极小
- 开关损耗可忽略不计
- 开关速度极快
- 正向压降低
- 热阻低
- 雪崩能力已明确规定
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 推荐扭矩值为0.4至0.6 N·m
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
