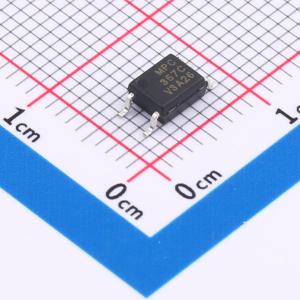

MPC357C(T1)-GV
SOP4封装，直流输入光电晶体管耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 将AlGaAs红外发光二极管作为发射极，与塑料SOP4封装中的硅平面光电晶体管探测器进行光耦合。具有坚固的共面双模具结构，提供最稳定的隔离特性。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC357C(T1)-GV
- 商品编号
- C17701953
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 60mV@20mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
MPC357系列将AlGaAs红外发光二极管作为发射器，与塑料SOP4封装中的硅平面光电晶体管探测器进行光耦合。 凭借坚固的共面双模结构，MPC357系列具备最稳定的隔离特性。
商品特性
- 高隔离度3750 VRMS
- 电流传输比（CTR）可选，详见订购信息
- 晶体管输出的直流输入
- 工作温度范围 -55 ℃至110 ℃
- 符合RoHS和REACH标准
- 无卤
- 湿度敏感度等级1级
- 认证：UL - UL1577；VDE - EN60747-5-5(VDE0884-5)；CQC – GB4943.1-2022
应用领域
- 开关模式电源
- 可编程控制器
- 办公设备
- 系统电器、测量仪器
- 通信设备
- 不同电位和阻抗电路之间的信号传输
- 家用电器，如暖风机等
