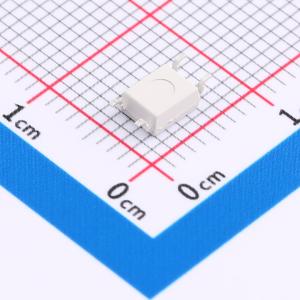

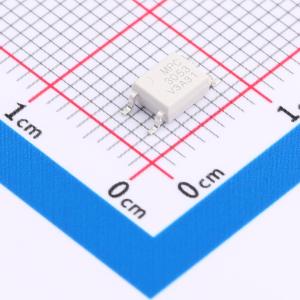

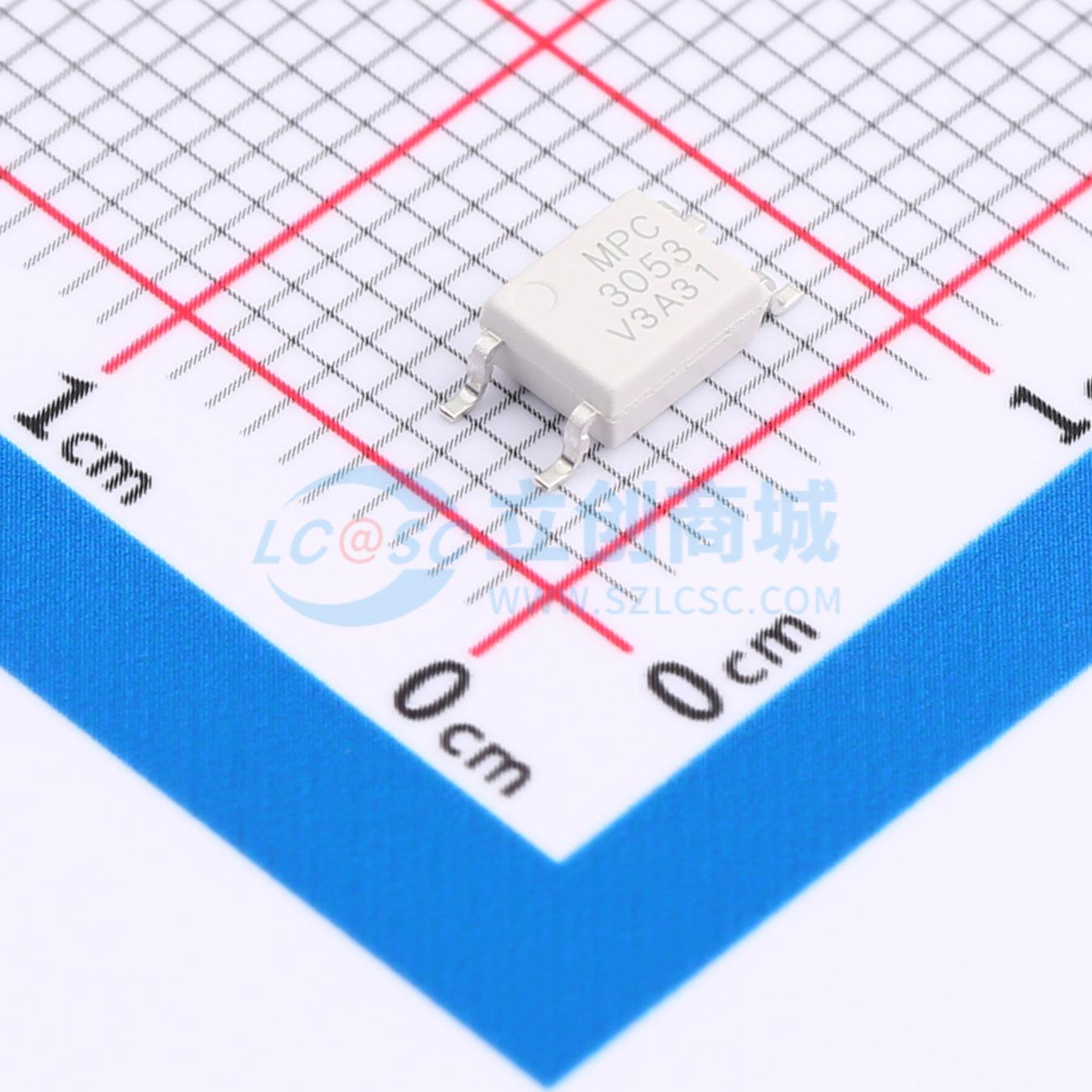

温馨提醒：图片仅供参考，商品以实物为准
MPCM3053(T1)-GV
双向可控硅 无 1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 光耦 光耦：控制可控硅触发，电吹风发热控制，低触发电流：≤5mA，可直接替代：M3052(触发电流≤10mA)，该器件由一个驱动硅双向开关的 GaAs 红外发光二极管组成，采用紧凑的 4 引脚微型扁平封装，引线间距2.54mm。可有效的隔离强电与弱电，通过其它功率元器件可控制AC120V、240V运行的阻性和感性负载。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPCM3053(T1)-GV
- 商品编号
- C17701955
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.194567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 无 | |
| 正向压降(Vf) | 1.4V | |
| 隔离电压(Vrms) | 3.75kV | |
| 正向电流 | 60mA | |
| 负载电压 | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 4 | |
| 浪涌电流 | 1A |
商品概述
MPCM301X、MPCM302X和MPCM305X系列产品将一个铝镓砷（AlGaAs）红外发射二极管作为发射器，与一个单片硅随机相位光控三端双向可控硅进行光耦合，采用塑料SOP4封装。 凭借坚固的共面双模结构，MPCM301X、MPCM302X和MPCM305X系列产品具备最稳定的隔离特性。
商品特性
- 高隔离电压3750 VRMS
- 直流输入，随机相位光控三端双向可控硅输出
- 工作温度范围 - 40℃至100℃
- 符合RoHS和REACH标准
- 无卤
- 湿度敏感度等级1级
- 获得多项认证：UL - UL1577、VDE - EN60747 - 5 - 5(VDE0884 - 5)、CQC – GB4943.1 - 2022
应用领域
- 螺线管/阀门控制
- 照明控制
- 电机控制
- 温度控制
- 静态交流电源开关
- 固态继电器
- 微处理器与115至240VAC外设的接口
