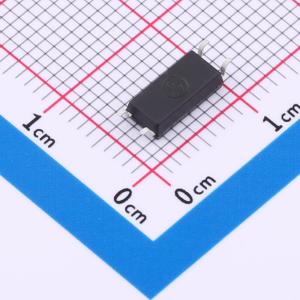

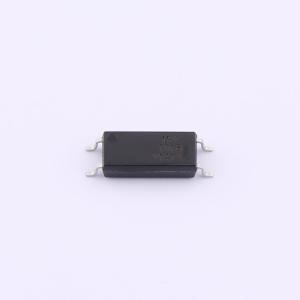

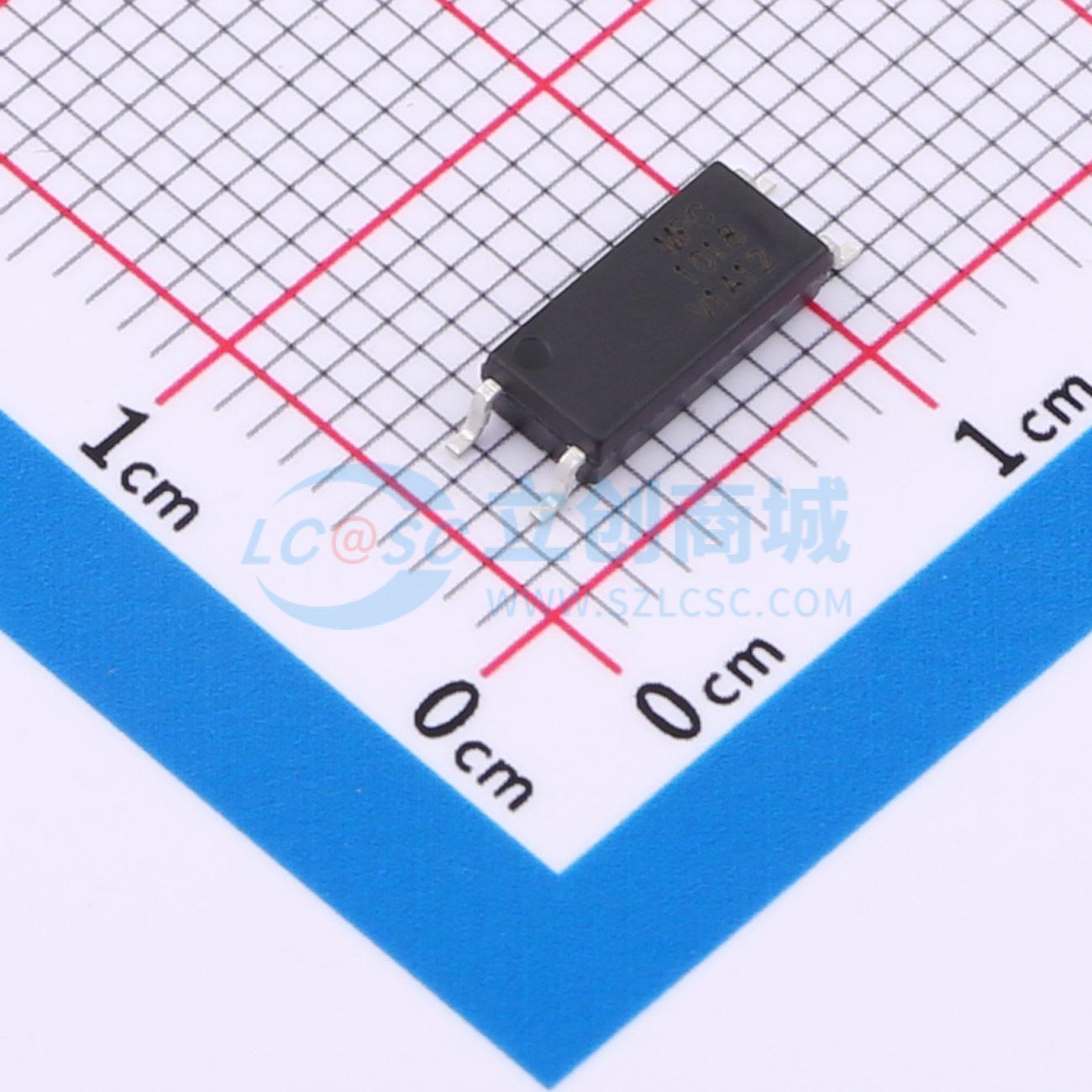

MPC1018(T1)-GV
LSOP4封装，直流输入光电晶体管耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 将AlGaAs红外发射二极管作为发射器，与塑料LSOP4封装中的硅平面光电晶体管探测器进行光耦合，具有不同的引脚成型选项。采用坚固的共面双模具结构，提供最稳定的隔离特性。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC1018(T1)-GV
- 商品编号
- C17701962
- 商品封装
- LSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.254033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@10mA,50mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
MPC101X系列将一个铝镓砷（AlGaAs）红外发射二极管作为发射器，与一个硅平面光电晶体管探测器进行光耦合，采用塑料LSOP4封装，有不同的引脚成型选项。 凭借坚固的共面双模结构，MPC101X系列提供了最稳定的隔离特性。
商品特性
- 高隔离度5000 VRMS
- 电流传输比（CTR）可选，详见订购信息
- 晶体管输出的直流输入
- 工作温度范围 -55 ℃至110 ℃
- 符合RoHS和REACH标准
- 湿度敏感度等级（MSL）为1级
- 获得监管认证：UL - UL1577、VDE - EN60747-5-5(VDE0884-5)、CQC – GB4943.1、GB8898
应用领域
- 开关模式电源
- 可编程控制器
- 家用电器
- 办公设备
