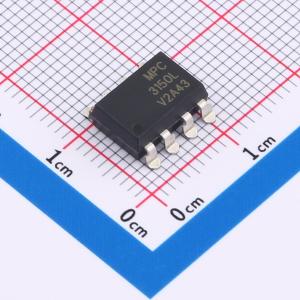

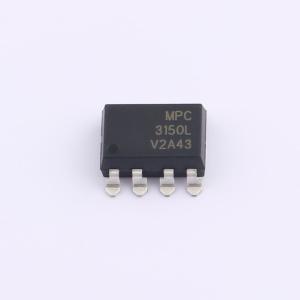

MPC3150L(SL)(T1)-GV
DIP8封装，直流输入，0.8A，栅极驱动光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入类型：DC 共模瞬变抗扰度CMTI：20kV/us 传播延迟tpLH/tpHL：500ns；500ns 电源电压：15V~30V 高抗噪能力、1.0A输出电流、栅极驱动光电耦合器 ，可驱动大部分800V/20A IGBT/MOSFET。 它非常适用于快速开关驱动在电机控制逆变器应用以及高性能电源系统中使用的功率IGBT或MOSFET。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC3150L(SL)(T1)-GV
- 商品编号
- C17701961
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.631克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动侧工作电压 | 10V~30V | |
| 峰值输出电流 | 800mA | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 295mW | |
| 工作温度 | -40℃~+100℃ | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 30ns | |
| 上升时间(tr) | 30ns |
商品概述
MPC3150L系列将一个AlGaAs红外发射二极管作为发射器，该发射器与一个带功率输出级的集成电路进行光耦合，采用塑料DIP8封装，有不同的引脚成型选项。
商品特性
- 高隔离度5000 VRMS
- 直流输入，高速驱动
- 轨到轨输出
- 符合REACH和RoHS标准
- 无卤（可选）
- 湿敏等级1级
- 法规认证：UL - UL1577、VDE - EN60747 - 5 - 5、CQC – GB4943.1 - 2022
应用领域
- IGBT/MOSFET栅极驱动
- 不间断电源
- 工业逆变器
- 交流/无刷直流电机驱动
- 开关电源、感应加热
