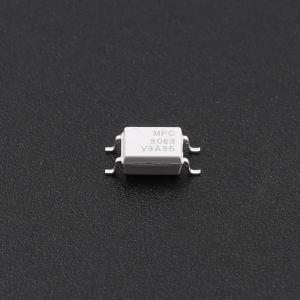

MPCM3063(T1)-GV

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 光耦光耦：控制可控硅触发，电吹风发热控制，低触发电流：≤5mA，可直接替代：M3062(触发电流≤10mA)，该器件由一个驱动硅双向开关的 GaAs 红外发光二极管与过零控制电路组成，采用紧凑的 4 引脚微型扁平封装，引线间距2.54mm。可有效的隔离强电与弱电，通过其它功率元器件可控制AC120V、240V运行的阻性和感性负载，如固态继电器，电机，电磁阀等。
品牌名称: MP(美禄科技)
商品型号: MPCM3063(T1)-GV
商品编号: C17701956
商品封装: SOP-4
包装方式: 编带
商品毛重: 0.191367克(g)

商品参数

商品概述

MPCM303X、MPCM304X、MPCM306X和MPCM308X系列产品将一个铝镓砷（AlGaAs）红外发射二极管作为发射器，与一个单片硅过零光控双向晶闸管进行光耦合，采用塑料SOP4封装，有不同的引脚成型选项。凭借坚固的共面双模结构，MPCM303X、MPCM304X、MPCM306X和MPCM308X系列产品具备最稳定的隔离特性。

商品特性

高隔离电压3750 VRMS
直流输入，过零光控双向晶闸管输出
工作温度范围：-40℃至100℃
符合RoHS和REACH标准
无卤
湿度敏感度等级1级
认证：UL - UL1577；VDE - EN60747 - 5 - 5(VDE0884 - 5)；CQC – GB4943.1 - 2022

应用领域

螺线管/阀门控制
照明控制
电机控制
温度控制
静态交流电源开关
固态继电器
微处理器与115至240VAC外设的接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	可控硅输出光耦
	可控硅类型	双向可控硅
	过零功能	有
	正向压降(Vf)	1.2V
	隔离电压(Vrms)	3.75kV
	正向电流	60mA
	负载电压	600V

	属性	参数值
	静态dv/dt	1000V/us
	通道数	1
	工作温度	-40℃~+100℃
	耗散功率(Pd)	400mW
	端子数	4
	浪涌电流	1A
